9711 H1L5 STLPD 프로 파일 19.500x21.500x1.000 인치

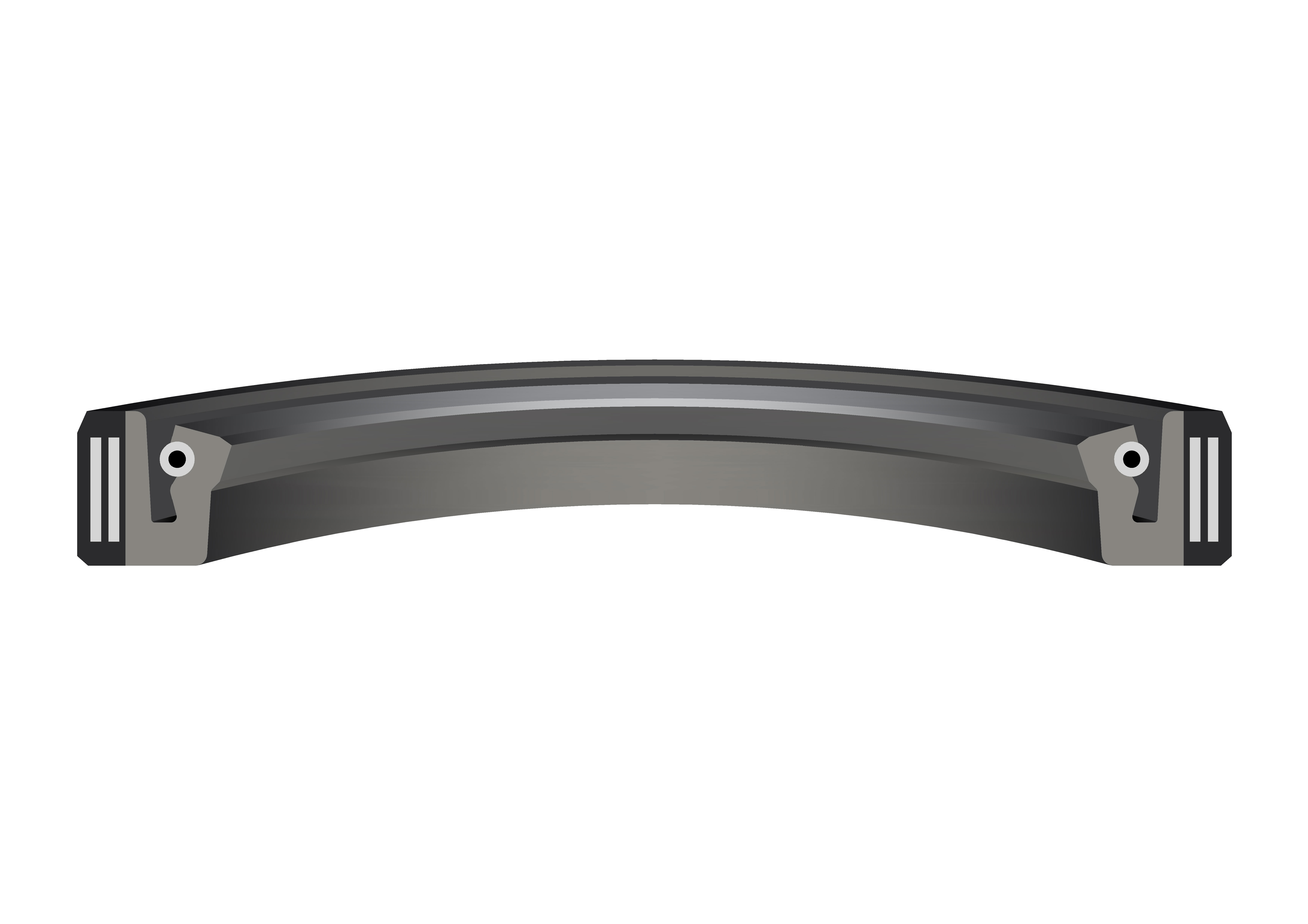

Heavy Duty Spring Loaded Rotary Shaft Clipper Oil Seals (STLPD)

고성능 스프링 로드 회전 샤프트 오일 씰은 더 큰 보어 유지 및 충격 하중 흡수를 위한 금속 보강재가 있거나 없는 고무로 덮인 금속 또는 합성 고무/아라미드 섬유 케이스를 포함한 다양한 구성으로 제공됩니다.

Heavy Duty Spring Loaded Rotary Shaft Clipper Oil Seals (STLPD)

품명: JM Clipper Oil Seal

        Retainer Seal

        Oil Lip Seal

        Rotary Shaft Seal

        제이엠 클리퍼 오일 씰

        회전 샤프트 씰

        리테이너(리데나) 씰

        오일 립 씰

        리데나 씰

Heavy Duty Spring Loaded Rotary Shaft Clipper Oil Seals (STLPD)

Heavy Duty Spring Loaded Rotary Shaft Clipper Oil Seals (STLPD)

품번: 9711 H1L5



타입: STLPD 프로 파일

        단동 립(Single-Acting Lip)



재료: NBR

        Nitrile Butadiene Rubber

        니트릴 부타디엔 고무(탄성체)



재료 코드: H1L5 (표준)



재료 선택

OD & Lip Materials
코드	재료	온도 범위(℃)
H1L5 & H1L7	NBR [니트릴 고무]	-29~+121
H1L50 & H1L70	NBR [저온용 고무]	-57~+100
H1L20	XNBR [카르복실화 니트릴 고무]	-34~+121
H1L30	HNBR [수소화 니트릴 고무]	-40~+149
H1L8	CR [네오프렌 고무]	-43~+121
H1L21 & 9010L21	EPDM [에틸렌 프로필렌 고무]	-51~+149
H5L16 & H5L89	FKM [플루오로탄성체]	-40~+204



Case Materials
코드	재료
H1, H3	네오프렌 / 복합 아라미드
H5	플루오로탄성체 / 복합 아라미드



Spring Materials
재료	환경	상온(℃)
Carbon Steel	표준	120
Monel 400	해수	230
Inconel 750	극한 온도용	675
Phosphor Bronze	해수	95
302/304 Stainless Steel	부식 방지	260
316 Stainless Steel	고온의 부식 방지	315

Heavy Duty Spring Loaded Rotary Shaft Clipper Oil Seals (STLPD)

크기: 샤프트 직경 495.30 x 보어 직경 546.10 x 폭 25.40 mm

        Shaft Dia. 19.500 x Bore Dia. 21.500 x Width 1.000 inch



형태별 표면 속도

16.3 m/sec



제작 크기 범위

101.00 ~ 1270mm



최대 샤프트 런 아웃 (TIR): 0.254mm



샤프트 & 보어 오정렬(STBM): 0.254mm



작동 압력

(샤프트 속도에 따른 범위 입니다.)

0~7 psi (0~0.48 bar)



리드 타임: 약 6~12 주



응용 분야

중장비 용도, 작업 롤, 제지, 백업 롤 및 심각한 충격 하중이 있는 맞춤 장비



납기: 재고 유무에 따라 약 2~4일

        또는 최대 리드 타임 후 공급될 수 있습니다.
