19817 H1L5 리데나 씰(시일) LUPW 1.625x2.375x0.313" (41.275x60.325x7.95mm)

High Misalignment Rotary Shaft Clipper Oil Seals (LUPW)

품명: JM Clipper Oil Seal

        Retainer Seal

        Oil Lip Seal

        Rotary Shaft Seal

        제이엠 클리퍼 오일 씰

        회전 샤프트 씰

        리테이너 씰

        오일 립 씰

        리데나 씰

High Misalignment Rotary Shaft Clipper Oil Seals (LUPW)

품번:  19817 H1L5



타입: LUPW



재료: NBR

        Nitrile rubber

        니트릴 고무(탄성체)



재료 코드: H1L5 (표준)



재료 선택

OD & Lip Materials
코드	재료	온도 범위(℃)
H1L5 & H1L7	NBR [니트릴 고무]	-29~+121
H1L50 & H1L70	NBR [저온용 고무]	-57~+100
H1L20	XNBR [카르복실화 니트릴 고무]	-34~+121
H1L30	HNBR [수소화 니트릴 고무]	-40~+149
H1L8	CR [네오프렌 고무]	-43~+121
H1L21 & 9010L21	EPDM [에틸렌 프로필렌 고무]	-51~+149
H5L16 & H5L89	FKM [플루오로탄성체]	-40~+204



Case Materials
코드	재료
H1, H3	네오프렌 / 복합 아라마이드
H5	플루오로탄성체 / 복합 아라마이드



Spring Materials
재료	환경	상온(℃)
Carbon Steel	표준	120
Monel 400	해수	230
Inconel 750	극한 온도용	675
Phosphor Bronze	해수	95
302/304 Stainless Steel	부식 방지	260
316 Stainless Steel	고온의 부식 방지	315

High Misalignment Rotary Shaft Clipper Oil Seals (LUPW)

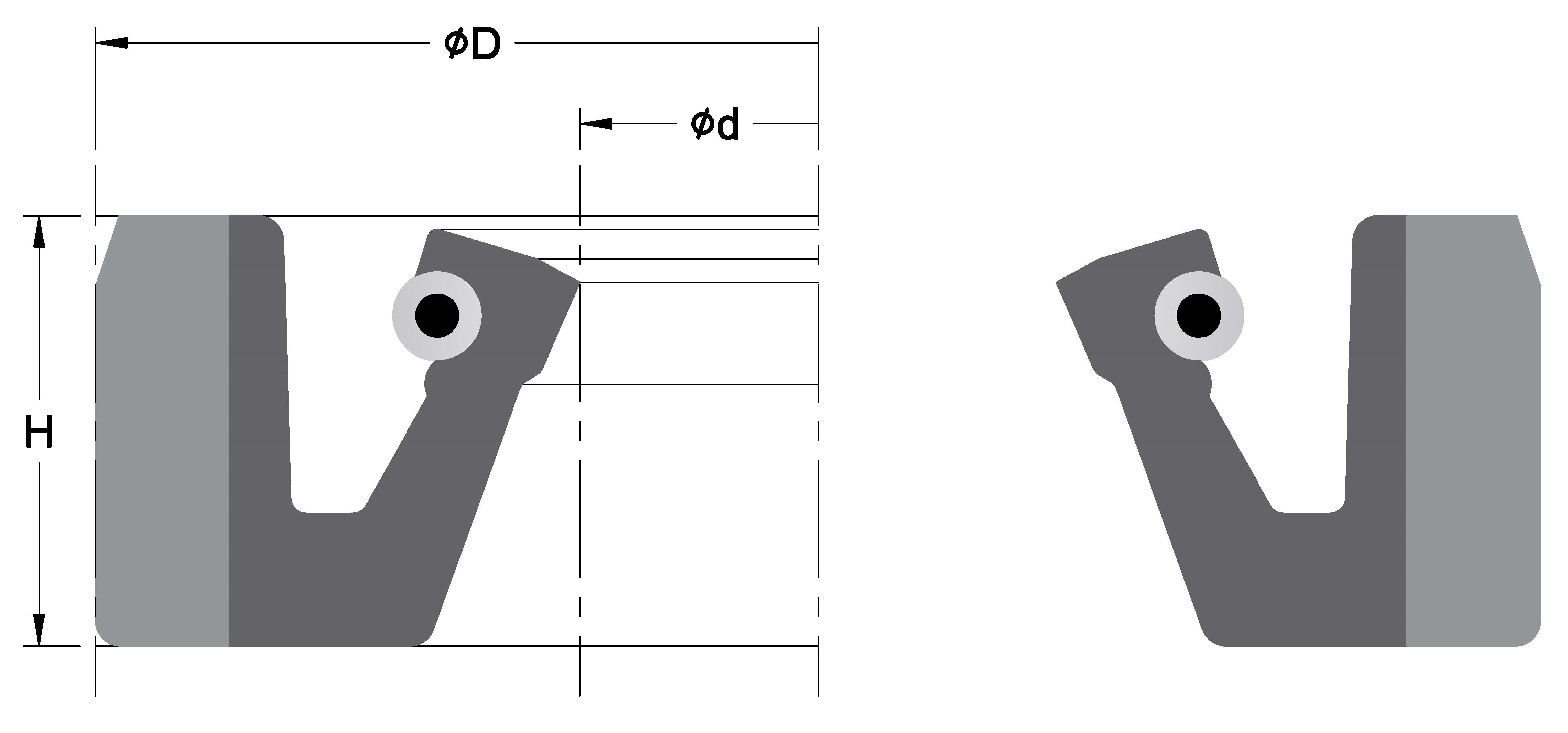

크기: 샤프트 직경 41.275 x 보어 직경 60.325 x 폭 7.95mm

        Shaft Dia. 1.625 x Bore Dia. 2.375 x Width 0.313"



표면 속도

5.1 m/sec



최대 샤프트 런 아웃 (TIR): 0.508~28.575mm



샤프트 & 보어 오정렬(STBM): 0.020~1.125"



작동 압력

(샤프트 속도에 따른 범위 입니다.)

0~7 psi (0~0.48 bar)



리드 타임: 약 6~12 주



응용 분야

일반적인 오일 및 그리스 유지를 위한

높은 런아웃 조건 및 전기 모터, 기어박스, 펌프, 팬프, 팬, 런아웃 등의 맞춤 장비와 같은 저속 분야용



납기: 재고 유무에 따라 약 2~4일

         또는 최대 리드 타임 후 공급될 수 있습니다.
