상표: Parker Hannifin
Parker Korea
파카 하니핀
파카 코리아

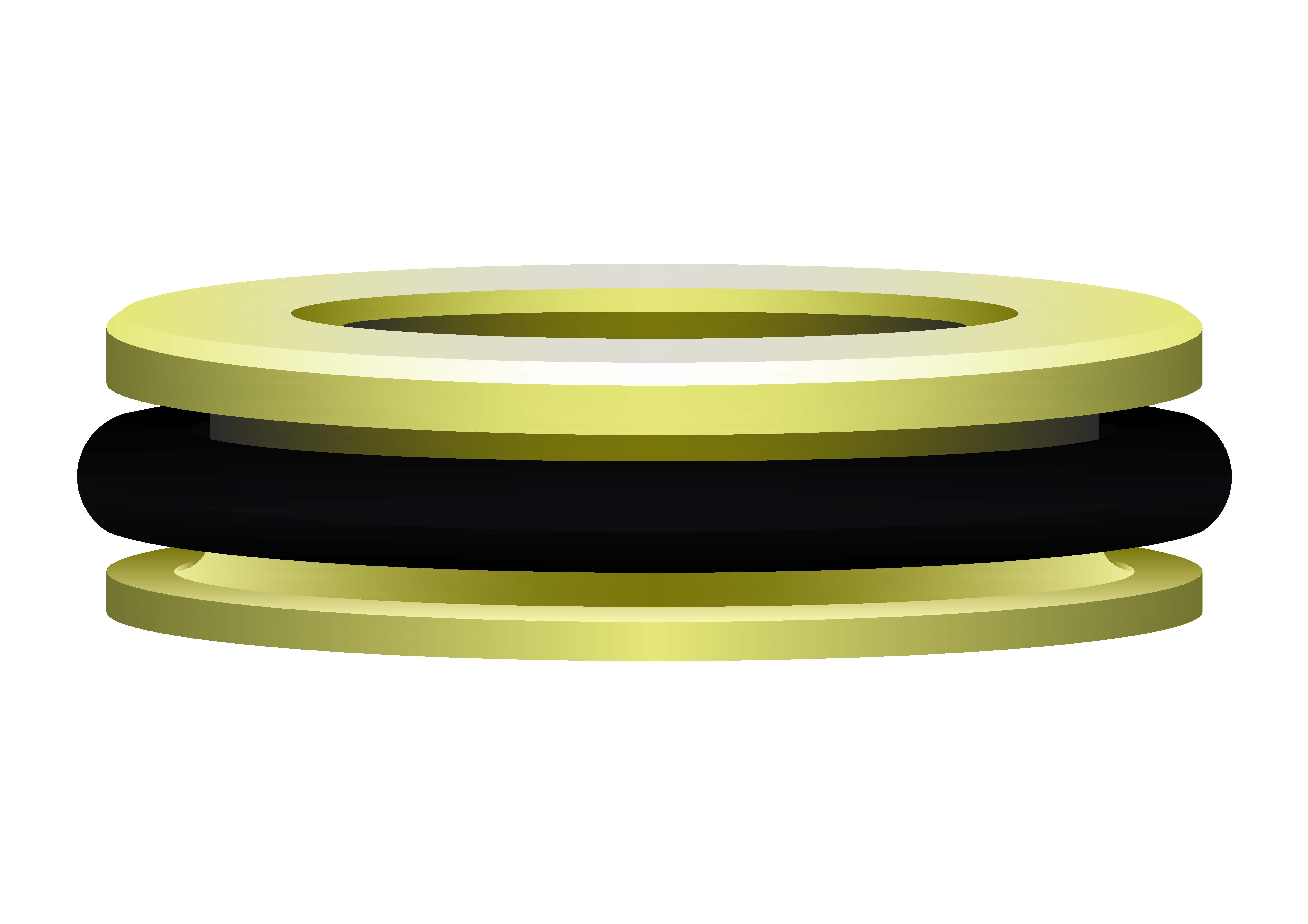

품명: Flexi Seal
PTFE Lip Rotary Shaft Seal
플렉시 시일
PTFE 립 로터리 샤프트 씰
PTFE 재료 옵션
- 코드 0203
유리 점유 충전 PTFE
2. 코드 0301
흑연 충전 PTFE
3. 코드 0502
탄소 섬유 충전 PTFE
4. 코드 0601
방향족 폴리에스테르 충전 PTFE
5. 코드 0602
PPS/탄소 충전 PTFE
오링 재료 옵션
- FKM, VITON (Fluorocarbon) 탄화불소고무
오존(Ozone)
산소(Oxygen)
광유(Mineral Oil)
합성 유압 유체(Synthetic Hydrualic Fluids)
연료(Fuels)
방향족(Aromatics)
유기 용매(Organic Solvents)
등~~~
◎ 최대 작동 온도 범위
-40~204 ºC
-40~400 ºF
◎ 색상
검정색
2. FVMQ, FMQ(Fluorosilicone) 불소실리콘
기계적, 물리적 특성은 우수하지만
열기 저항, 광유, 향상된 오일 등의 저항성은 낮습니다.
◎ 최대 작동 온도 범위
-73~177 ºC
-100~350 ºF
3. NBR, Buna-N, Nitrile Acrylonitrile-Butadiene rubber) 부타디엔 고무
오일(Oil), 연료(Fuels) 저항성 향상
기계적 특성 우수
◎ 최대 작동 온도
-57~121 ºC
-70~250 ºF
4. AFLAS(Tetraluoroethylene-Propylene rubber) 테트라플루오로에틸렌 프로필렌 고무
광범위한 공격적인 매체에 대한 내성이 우수 합니다.
◎ 최대 작동 온도
-4~232 ºC
25~450 ºC
5. EPDM, EPM, EPR(Ethylene Propylene rubber) 에틸렌 프로필렌 고무
인산염 에스테르 유압유 (Phosphate-ester Hydrulic Fluids)
브레이크(Brake) 시스템(Systems) 등~
◎ 최대 작동 온도
-57~204 ºC
-70~400 ºF
6. Q, MQ, VMQ, PVMQ(Silicone rubber) FDA
내마모성
저온 유연성
오존 및 날씨 저항
열악한 인열 등 내성 우수
◎ 최대 작동 온도
-115~232 ºC
-175~450 ºF
※ 재료의 온도 범위는
최대 사용 온도이며,
사용 환경에 따라 차이가 있을 수 있는 점 참고 바랍니다.

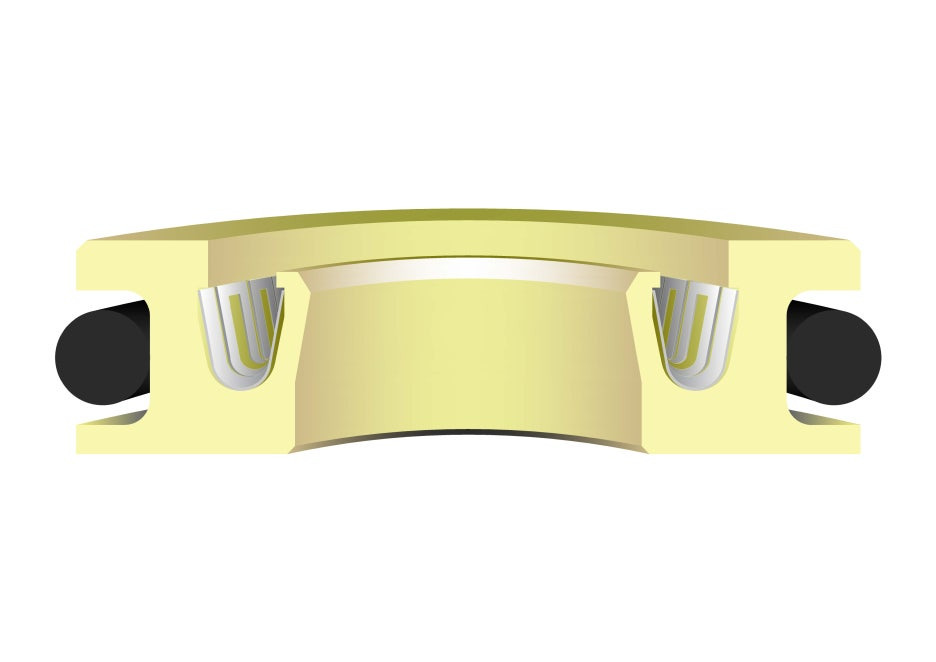

캔틸레버 스프링이 장착
한쪽이 고정되어 다른 쪽은 받처지지 않은 구조로 되어
압력 변화에 따라 Jacket(자켓)의 스크레이퍼(Scraper) 부분 원형 복원을 빠르게 도와주는 구조 입니다~

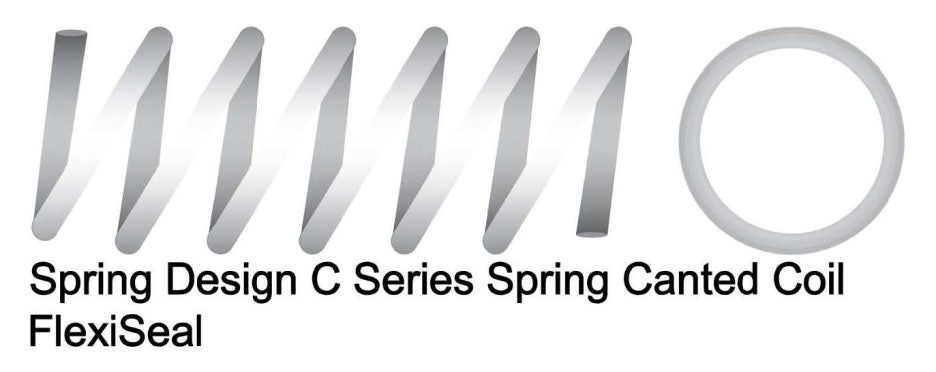

스프링 옵션: C-시리즈

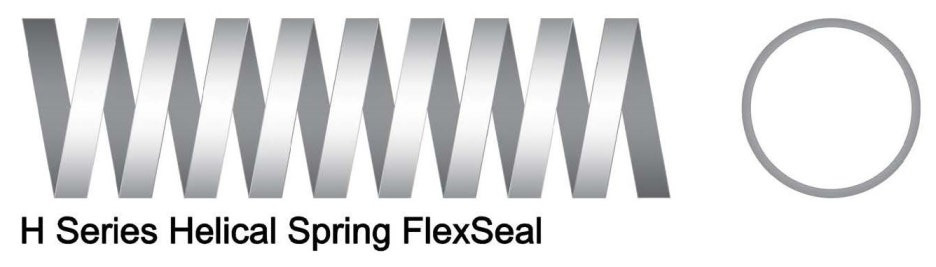

스프링 옵션: H-시리즈
최대 작동 압력
>3000 psi
쵀대 표면 속도
0~5.1 m/sec
0~1000 ft/min

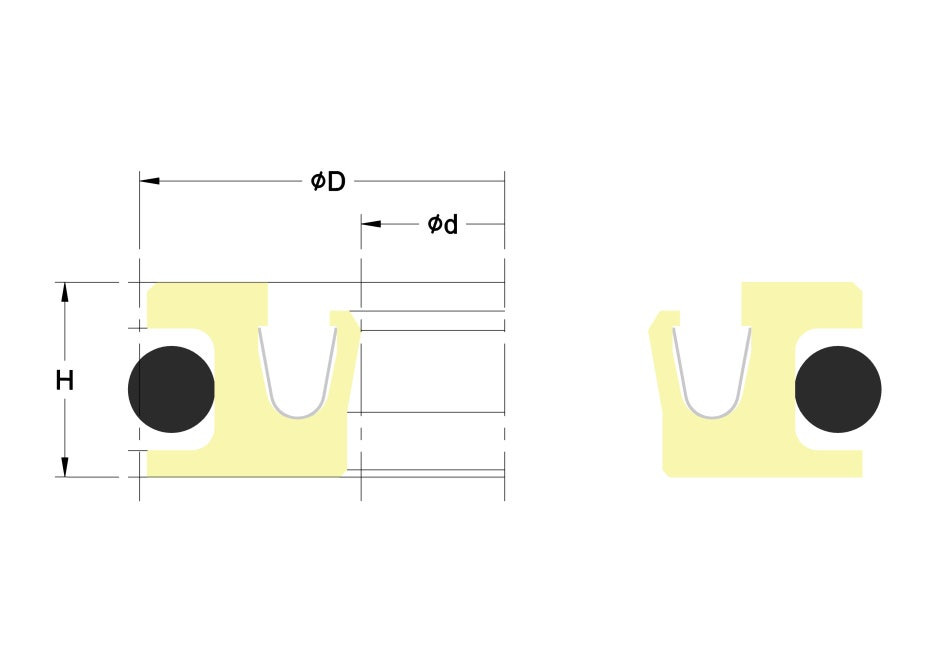

제작 가능 크기
샤프트의 크기가 최소 3 mm 부터
최대 m 크기 까지이며
사용 수량 등에 비례하여 제작되는 점 참고 바랍니다~~
감사합니다~~
|
제품
|
외경
|
기능
|
스프링
|
|

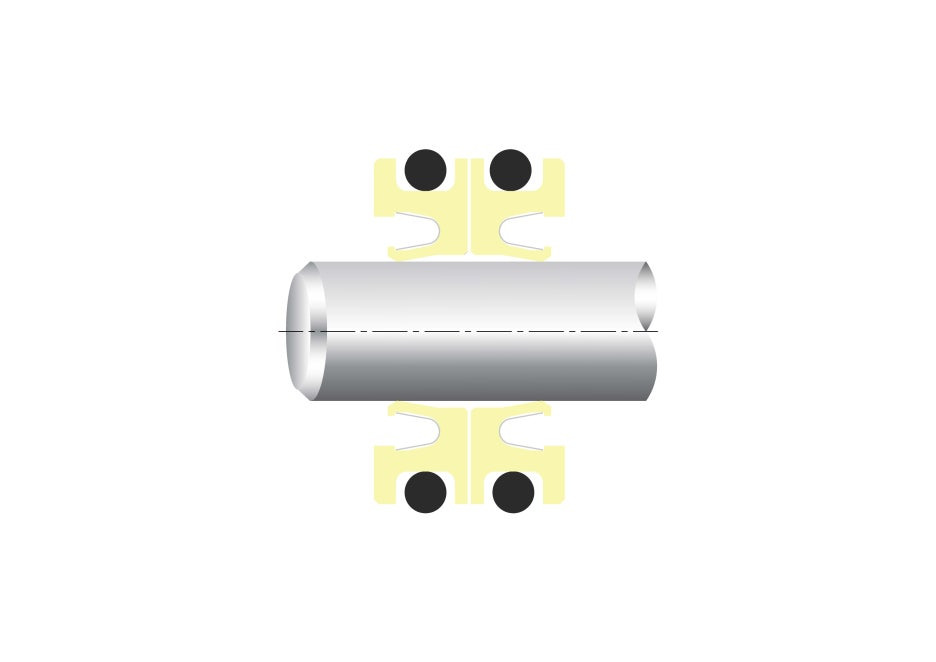

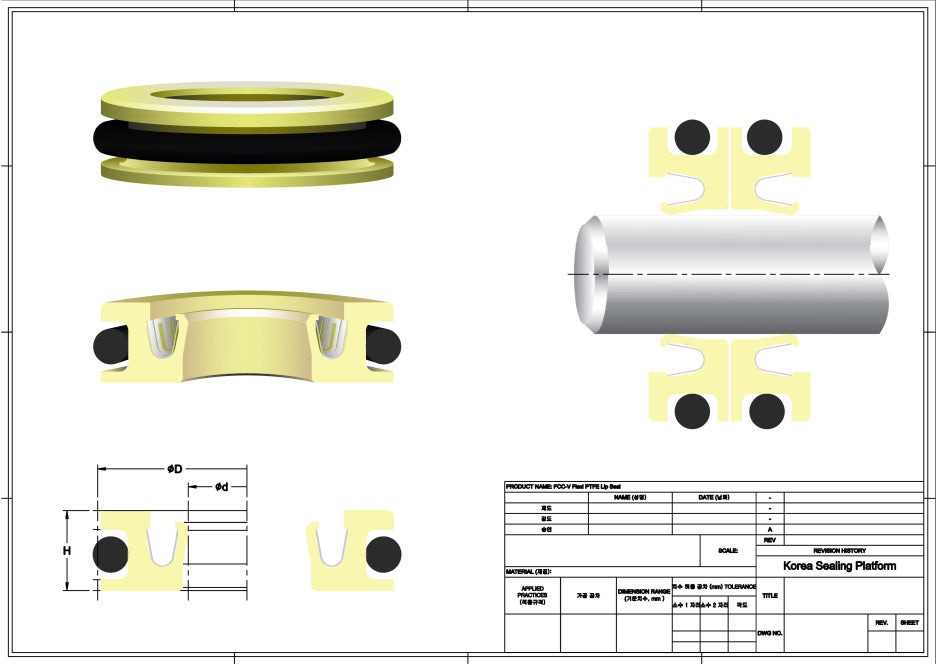

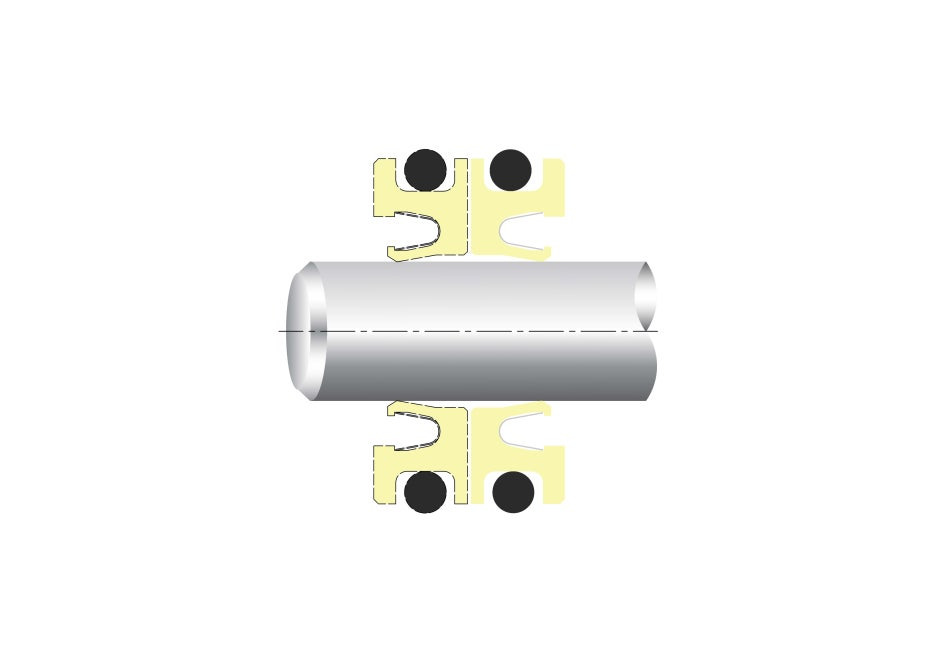

FCC-V 로터리 Flexiseal
|
OD 중심의 O-링
|
체액 저류
|
V-시리즈, 캔틸레버 스프링
|
|
FCS-V 로터리 플렉시씰
|
OD 중심의 O-링
|
유체 보유 및 오염물질 배제
|
V-시리즈, 캔틸레버 스프링
|
|
FCC-C 회전식 FlexiSeal
|
OD 중심의 O-링
|
체액 저류
|
C-시리즈, 경사형 코일 스프링
|
|
FCS-C 회전식 FlexiSeal
|
OD 중심의 O-링
|
유체 보유 및 오염물질 배제
|
C-시리즈, 경사형 코일 스프링
|
|
FHC-V 회전식 FlexiSeal
|
힐 OD의 O-링
|
체액 저류
|
V-시리즈, 캔틸레버 스프링
|
|
FHS-V 회전식 FlexiSeal
|
힐 OD의 O-링
|
유체 보유 및 오염물질 배제
|
V-시리즈, 캔틸레버 스프링
|
|
FHC-C 회전식 FlexiSeal
|
힐 OD의 O-링
|
체액 저류
|
C-시리즈, 경사형 코일 스프링
|
|
FHS-C 회전식 FlexiSeal
|
힐 OD의 O-링
|
유체 보유 및 오염물질 배제
|
C-시리즈, 경사형 코일 스프링
|
|
FFC-V 회전식 FlexiSeal
|
플랜지 힐 OD
|
체액 저류
|
V-시리즈, 캔틸레버 스프링
|
|
FFS-V 회전식 FlexiSeal
|
플랜지 힐 OD
|
유체 보유 및 오염물질 배제
|
V-시리즈, 캔틸레버 스프링
|
|
FFC-C 회전식 FlexiSeal
|
플랜지 힐 OD
|
체액 저류
|
C-시리즈, 경사형 코일 스프링
|
|
FFS-C 회전식 FlexiSeal
|
플랜지 힐 OD
|
유체 보유 및 오염물질 배제
|
C-시리즈, 경사형 코일 스프링
|
|
FFN-H 회전식 FlexiSeal
|
플랜지 힐 OD
|
체액 저류
|
H 시리즈, 나선형 코일 스프링
|
