FNM-1500-1800-1-1

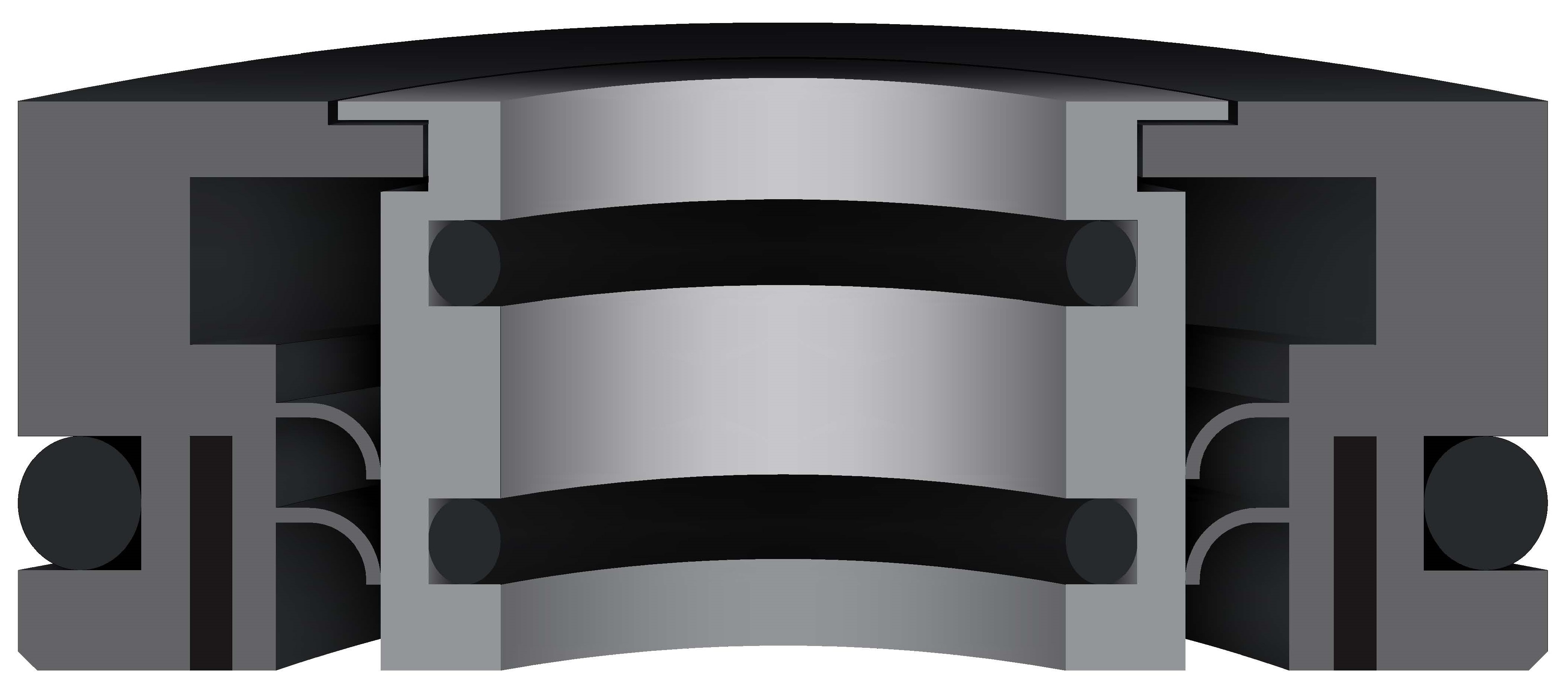

FNM & FNE Bearing Isolator Cross Section

상표: Parker Hannifin

        Parker Korea

        파카 하니핀

        파카 코리아

        파커 하니핀



품명: 인프로 씰

        프로테크 씰

        라비린스 씰

        베어링 아이솔레이터

        InPro Seal

        ProTech Seal

        Labyrinth Seal

        Bearing Isolator

베어링 아이솔레이터 FNM & FNE

재료

Seal - 파카 하니핀 독점 PTFE 소재

          Proprietary PTFE



O'Ring - FKM, Viton (Fluorocarbon)

             바이톤

             플루오로카본

             플루오르카본

             탄화불소고무

             불소카본고무

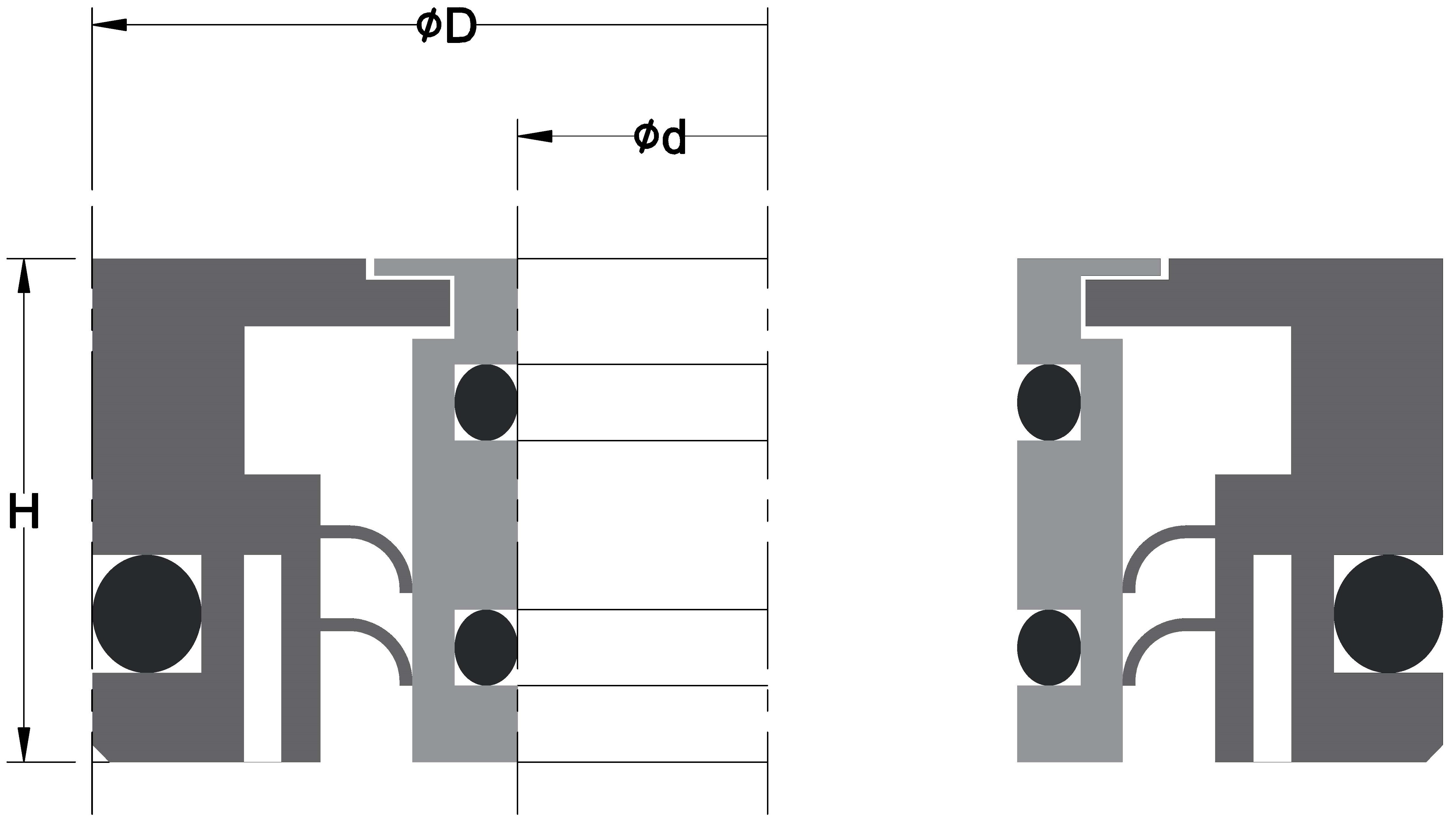

FNM & FNE 프로필 미로 씰 형상



온도 범위: -40~121℃



최대 표면 속도: 15 m/s



축 방향 이동 및 편심: 0.08mm

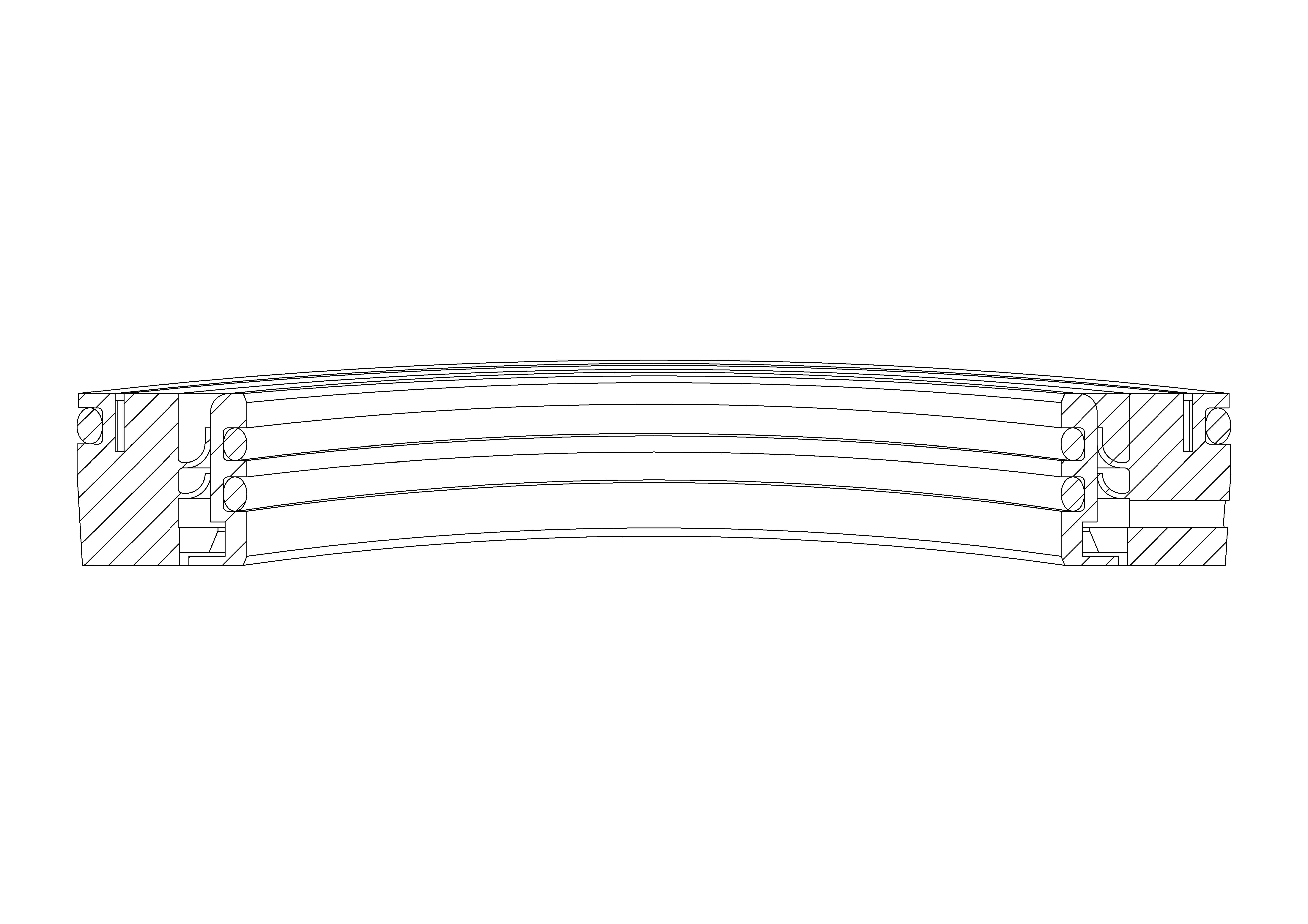

FNM & FNE 라비린스 실 단면

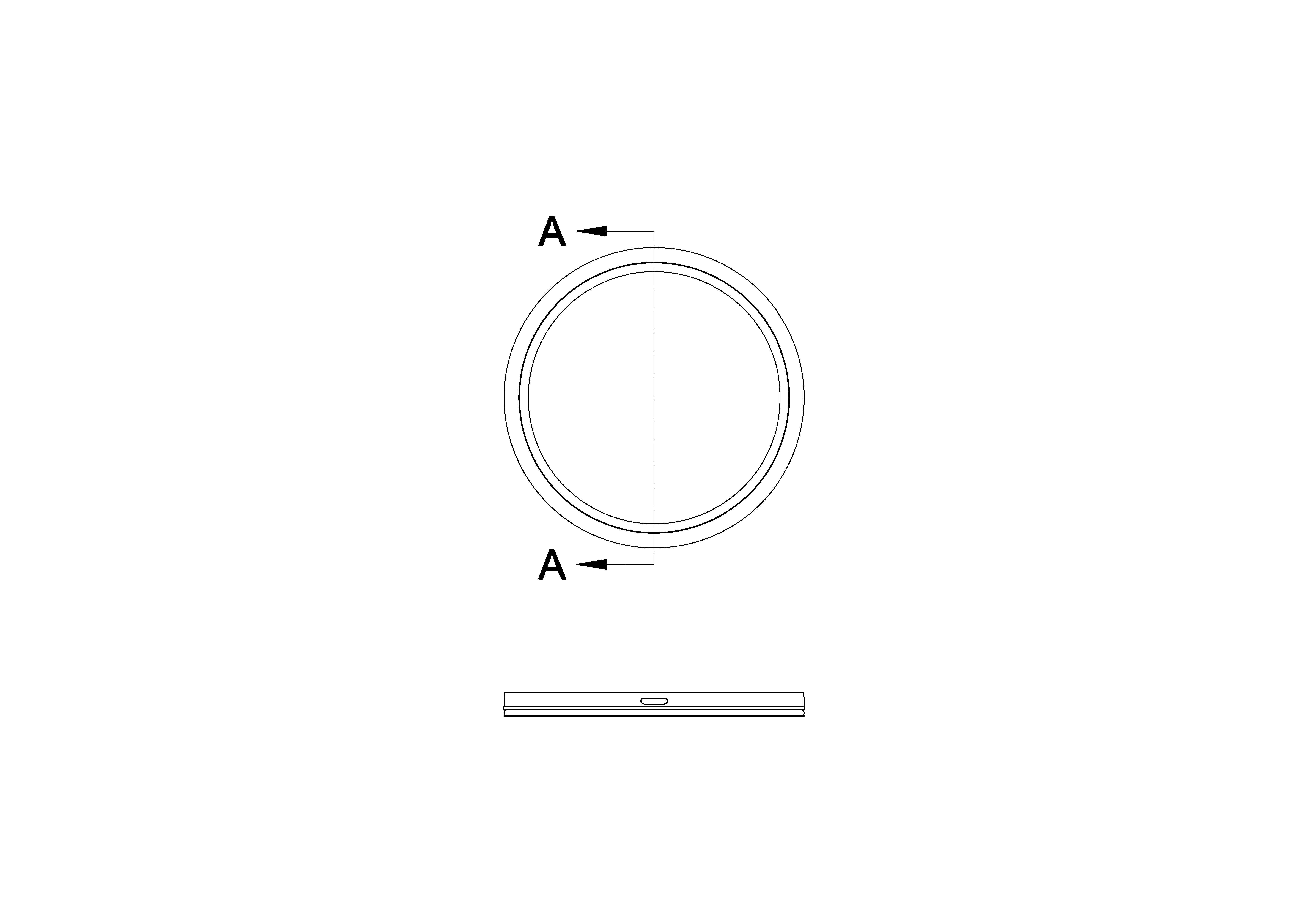

크기

150x180x15mm

150.00 x 180.00 x 15.00mm

ID 150 x OD 180 x W 15mm

샤프트 직경 150 x 보어 직경 180 x 폭 15mm

Shaft Diameter 150.00 x Bore Diameter 180.00 x Seal Width 15.00mm

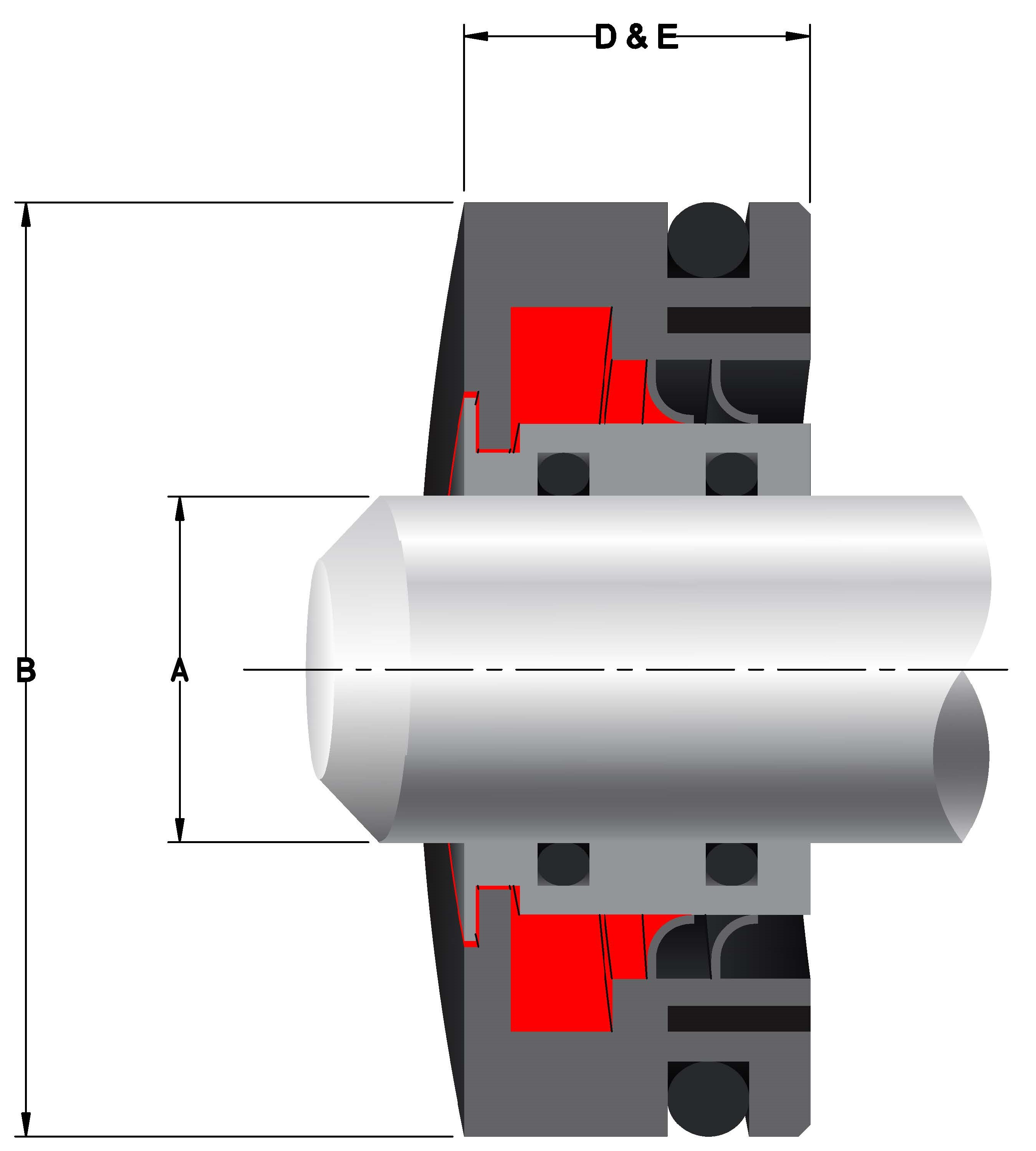

Standard Dimensions
Type	"A" Shaft Dimeter	"B" Bore Diameter Range Is	"C" Bore Depth
	Range Metric	Shaft Diameter "A" + Min~Max
FNM	12.7~76.2	19.00~40.00	15.00
FNM	76.3~152.4	19.00~40.00	15.00
FNM	152.5~254.0²	22.20~40.00	16.00
Type	"A" Shaft Dimeter	"B" Bore Diameter Range Is	"C" Bore Depth
	Range Inch	Shaft Diameter ID + Min~Max
FNE	0.500~3.000	0.750~1.500	0.591
FNE	3.001~6.000	0.750~1.500	0.591
FNE	6.001~10.000	0.874~1.500	0.630



리드 타임: 약 6~10 주



납기: 약 2~4 일        재고 소진 후 최대 리드타임 일정 후 공급될 수 있습니다~~
