MNE-3000-4500-S-1

금속 비접촉 미로형 설계로

탁월한 양방향 보호 및 극한 온도 호환성 제공.

MNM = 미터 크기

MNE = 인치 크기

MN-Millennium® Design Metallic Bearing Isolator, Flush Mounted, Non-contact, Non-Flooded

상표: 파카 하니핀

        Parker Hannifin



품명: 미로 씰(시일)

        프로테크 씰 (시일)

        라비린스 씰 (시일)

        베어링 격리 장치

        베어링 분리 장치

        ProTech Seal

        Labyrinth Seal

        Bearing Isolator

MN-Millennium® Design Metallic Bearing Isolator, Flush Mounted, Non-contact, Non-Flooded

품번: MNE-3000-4500-S-1



재료

Stator & Rotor: Stainless Steel (표준 재료)

선택 재료: 302 Stainless Steel (302 스테인레스 강)

                304 Stainless Steel (304 스테인레스 강)

                316 Stainless Steel (316 스테인레스 강)

                Carbon Steel (탄소 강)



O'Ring: FKM (표준 재료)

선택 재료: FKM

                NBR

                AFLAS

                EPDM

                SILICONE-FDA

                FLUOROSILICONE

                [오링은 동일 재료 내 다른 색상 제품이 장착될 수 있습니다.]

MN-Millennium® Design Metallic Bearing Isolator, Flush Mounted, Non-contact, Non-Flooded

편심: 0.51mm (0.20")



샤프트 최대 속도: 35 m/sec (7,000 fpm)



최대 작동 온도: -40~204℃

                          (오링 환경에 따라 변경)



샤프트 & 보어 허용 오차: ±0.05 mm (±0.002")

MN-Millennium® Design Metallic Bearing Isolator, Flush Mounted, Non-contact, Non-Flooded

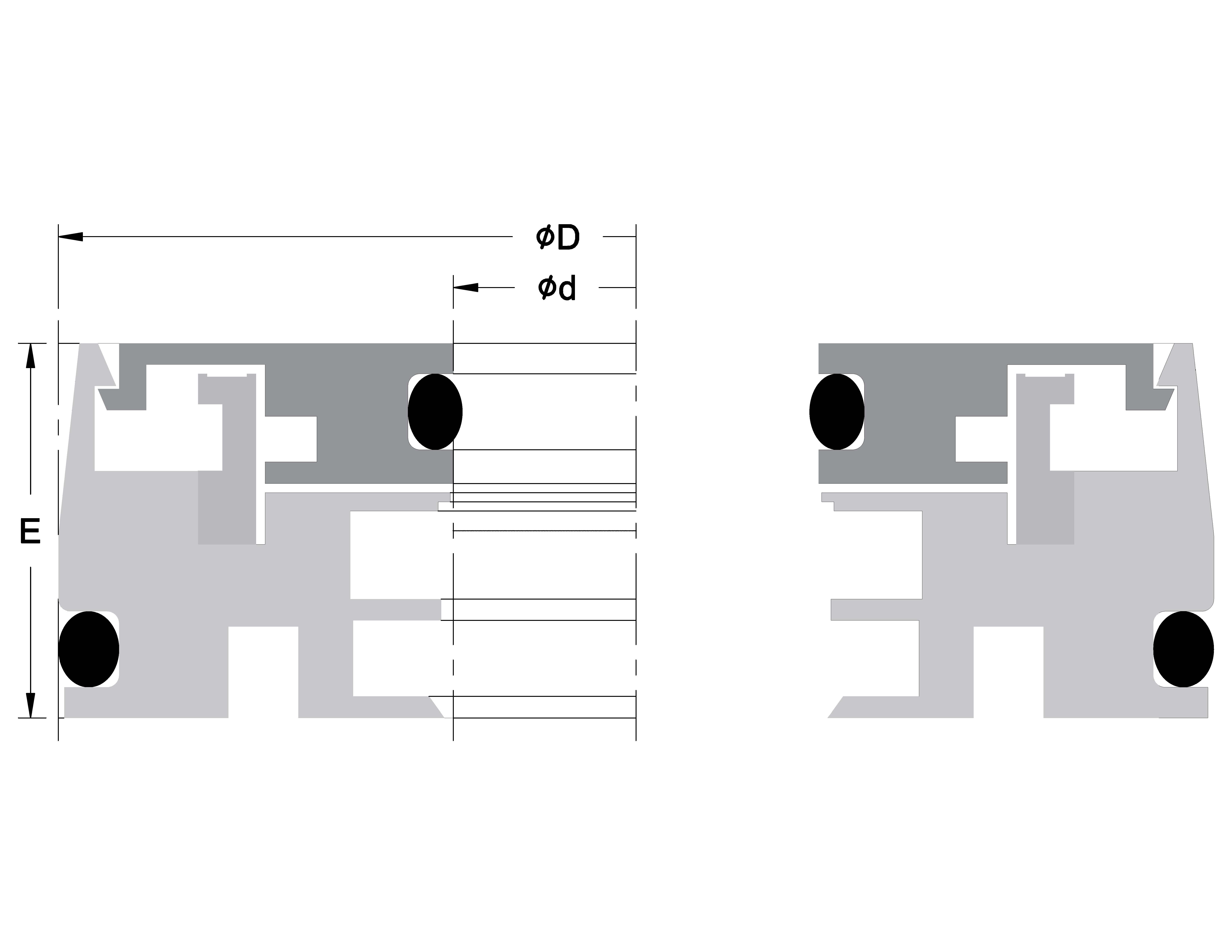

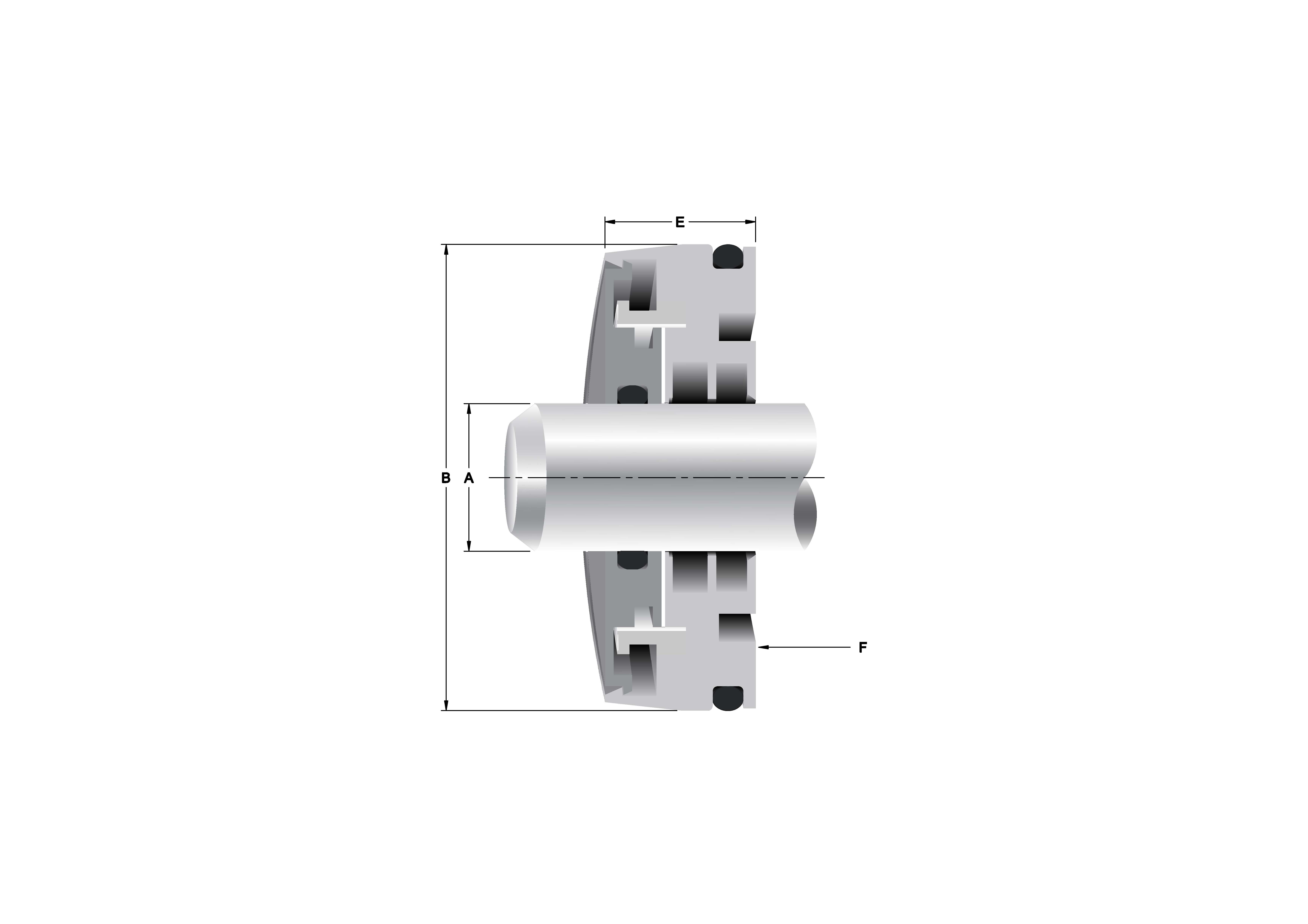

크기: 샤프트 직경 3.000 x 보어 직경 4.500 x 폭 0.630 inch

제작 크기: 샤프트 기준 15.5 mm ~ 305 mm (0.610" ~ 12.000 인치) 이며,

                 이외 크기의 경우 확인이 필요합니다.



장착 위치 및 호환 환경

☞ 수평: Grease, Oil, Dry

☞ 수직 상단: 권장하지 않음. (오염도가 높은 경우 MLM, MLE 디자인 검토)

☞ 수직 하단: 그리스, 건조 (오일 환경은 사용 권장하지 않음.)



리드 타임: 약 6~12 주



납기: 재고 유무에 따라 약 2~4 일

         최대 리드 타임 후 공급될 수 있습니다.
