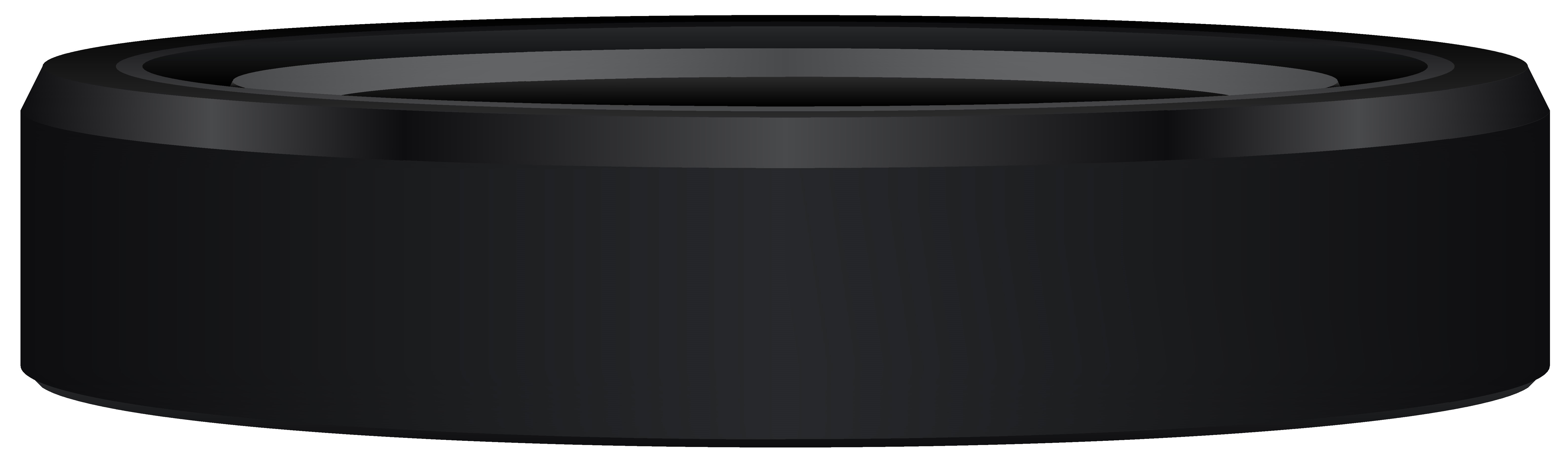

클리퍼® 회전 샤프트 오일 립 씰 LUP 프로파일 시리즈는
일반 용도의 단일 립 씰 제품 입니다.
상표: Parker Hannifin
파카 하니핀
파커 하니핀
존스 맨빌
Johns Manville
품명: JM Clipper Oil Seal
Retainer Seal
Oil Lip Seal
Rotary Shaft Seal
제이엠 클리퍼 오일 씰
회전 샤프트 씰
리테이너 씰
오일 립 씰
리데나 씰
|
Technical Specifications.
|
|||
|
Shape.
|
LUP Profile
|
||
|
Seal Type.
|
Composite Rubber / Aramid Fiber Heel
|
||
|
Material.
|
NBR
Nitrile Butadiene Rubber |
||
|
Color
|
Black
|
||
|
Operating
Temperature Range. |
-29 to +121℃
|
||
|
Maximum
Surface Speed. |
16.3 m/s
|
||
|
Maximum
Operating Pressure. |
0 ~ 7 psi (0 ~ 0.48 bar)
|
||
|
|
|||
|
Size. (Shaft Diameter * Bore Diameter * Seal Height)
|
|||
|
Millimeter
|
|||
|
S/D * B/D * S/H
|
16.00 x 35.00 x 9.00
|
||
재료 선택
| OD & Lip Materials | ||
| 코드 | 재료 | 온도 범위(℃) |
| H1L5 & H1L7 | NBR [니트릴 고무] | -29~+121 |
| H1L50 & H1L70 | NBR [저온용 고무] | -57~+100 |
| H1L20 | XNBR [카르복실화 니트릴 고무] | -34~+121 |
| H1L30 | HNBR [수소화 니트릴 고무] | -40~+149 |
| H1L8 | CR [네오프렌 고무] | -43~+121 |
| H1L21 & 9010L21 | EPDM [에틸렌 프로필렌 고무] | -51~+149 |
| H5L16 & H5L89 | FKM [플루오로탄성체] | -40~+204 |
| Case Materials | |
| 코드 | 재료 |
| H1, H3 | 네오프렌 / 복합 아라마이드 |
| H5 | 플루오로탄성체 / 복합 아라마이드 |
| Spring Materials | ||
| 재료 | 환경 | 상온(℃) |
| Carbon Steel | 표준 | 120 |
| Monel 400 | 해수 | 230 |
| Inconel 750 | 극한 온도용 | 675 |
| Phosphor Bronze | 해수 | 95 |
| 302/304 Stainless Steel | 부식 방지 | 260 |
| 316 Stainless Steel | 고온의 부식 방지 | 315 |
제작 크기 범위
LUP & LPD: 5.00~1587.00mm
LDS: 19.00~635.00mm
RUP & RPD: 13.00~1651.00mm
최대 샤프트 런 아웃 (TIR): 0.25mm
샤프트 & 보어 오정렬(STBM): 0.25mm
리드 타임: 약 6~12 주
납기: 재고 유무에 따라 약 2~4일
또는 최대 리드 타임 후 공급될 수 있습니다.
감사합니다.
