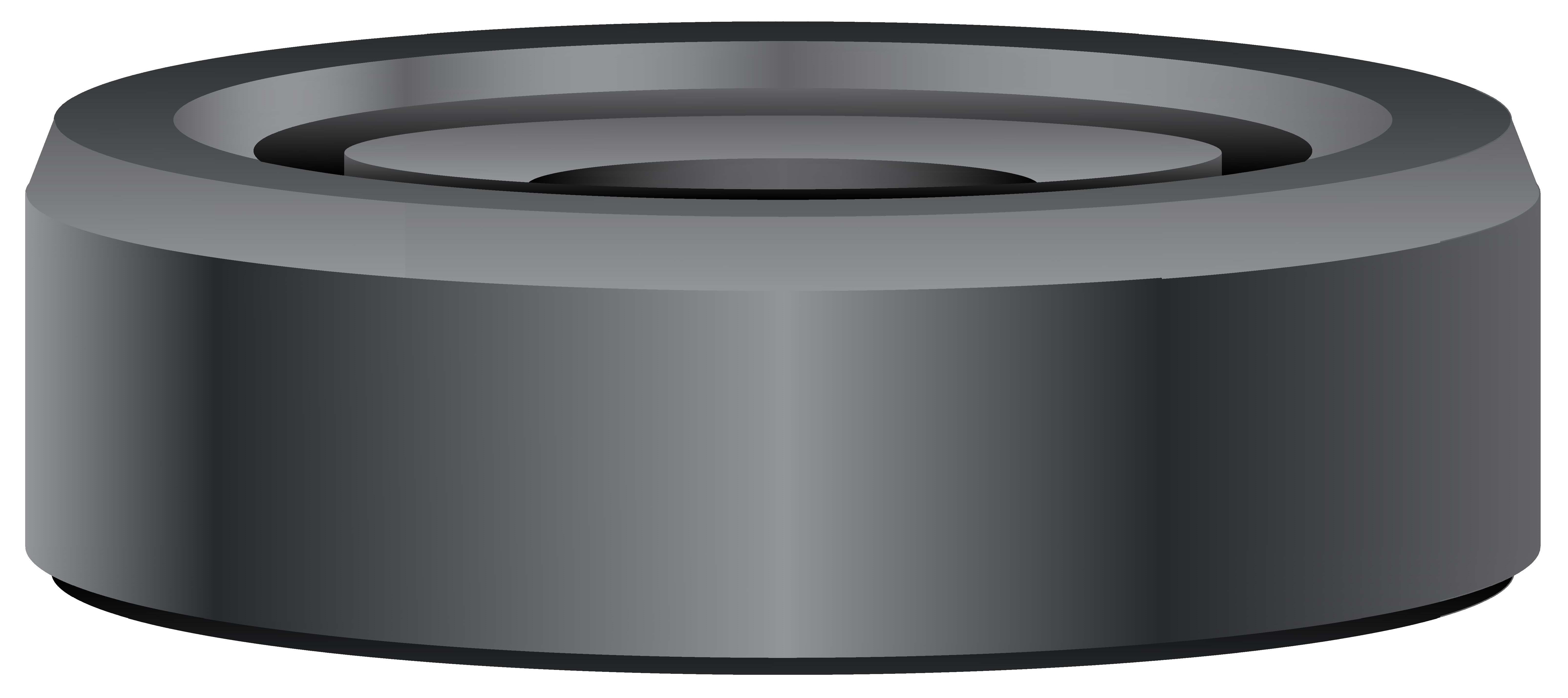

General Purpose Single Lip Oil Seal - LPD Profile
상표: Parker Hannifin
파카 하니핀
파커 하니핀
품명: JM Clipper Oil Seal
Retainer Seal
Oil Lip Seal
Rotary Shaft Seal
제이엠 클리퍼 오일 씰
회전 샤프트 씰
리테이너(리데나) 씰
오일 립 씰
리데나 씰
품번: M 14981 H1L5

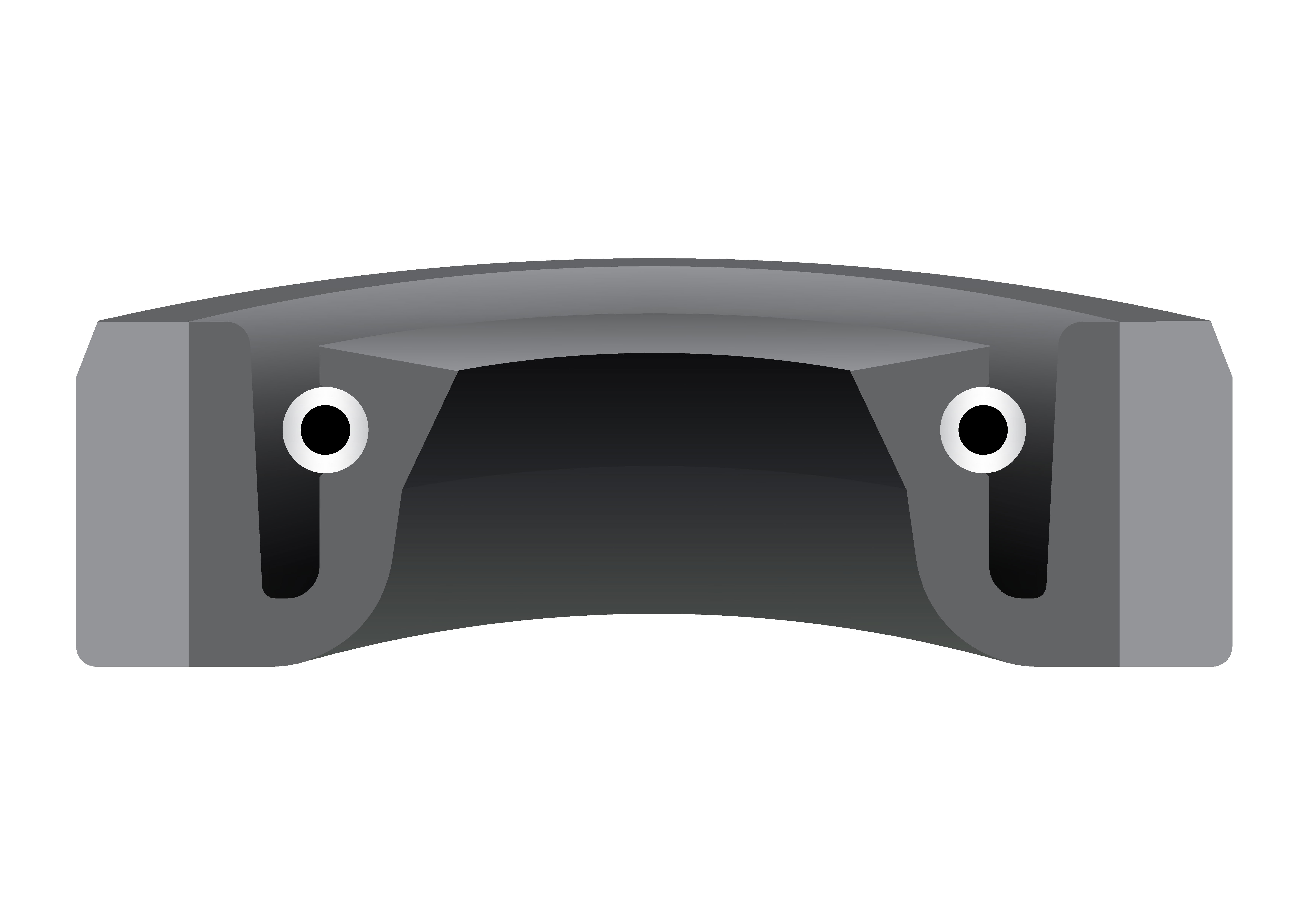

타입: LPD PROFILE
단일 립 (SINGLE ACTING LIP)
재료 코드: H1L5
|
Technical Specifications.
|
|||
|
Shape.
|
LPD
|
||
|
Seal Type.
|
METAL OR RUBBER - COVERED METAL SEAL CASE
|
||
|
Material.
|
NBR
NITRILE BUTADIENE RUBBER |
||
|
Color
|
BLACK
|
||
|
Operating
Temperature Range. |
-29 ~ +121℃
|
||
|
Maximum
Surface Speed. |
16.3 m/s
|
||
|
Maximum
Operating Pressure. |
0 ~ 7 psi (0 ~ 0.48 bar)
|
||
|
|
|||
|

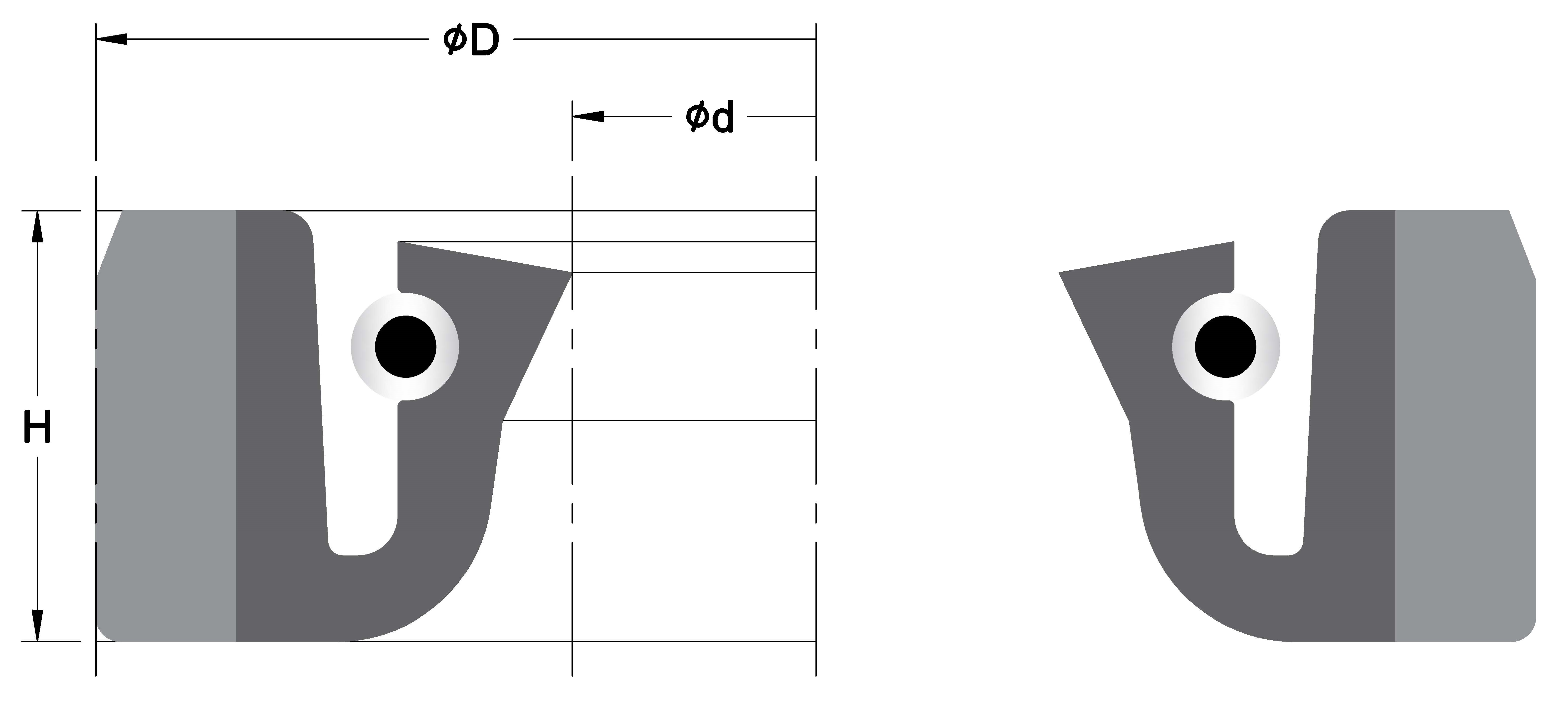

Size. (Shaft Diameter * Bore Diameter * Seal Height)
|
|||
|
Millimeter
|
|||
|
S/D * B/D * S/H
|
15.00 x 35.00 x 8.00
|
||
재료 선택
| OD & Lip Materials | ||
| 코드 | 재료 | 온도 범위(℃) |
| H1L5 & H1L7 | NBR [니트릴 고무] | -29~+121 |
| H1L50 & H1L70 | NBR [저온용 고무] | -57~+100 |
| H1L20 | XNBR [카르복실화 니트릴 고무] | -34~+121 |
| H1L30 | HNBR [수소화 니트릴 고무] | -40~+149 |
| H1L8 | CR [네오프렌 고무] | -43~+121 |
| H1L21 & 9010L21 | EPDM [에틸렌 프로필렌 고무] | -51~+149 |
| H5L16 & H5L89 & ALL5202 | FKM [플루오로탄성체] | -40~+204 |
| Case Materials | |
| 코드 | 재료 |
| H1, H3 | 네오프렌 / 복합 아라미드 |
| H5 | 플루오로탄성체 / 복합 아라미드 |
| Spring Materials | ||
| 재료 | 환경 | 상온(℃) |
| Carbon Steel | 표준 | 120 |
| Monel 400 | 해수 | 230 |
| Inconel 750 | 극한 온도용 | 675 |
| Phosphor Bronze | 해수 | 95 |
| 302/304 Stainless Steel | 부식 방지 | 260 |
| 316 Stainless Steel | 고온의 부식 방지 | 315 |
제작 크기 범위
샤프트 직경 5.00~1587.00mm
최대 샤프트 런 아웃 (TIR): 0.254mm
샤프트 & 보어 오정렬(STBM): 0.254mm
리드 타임: 약 6~12 주
납기: 재고 유무에 따라 약 2~4일
또는 최대 리드 타임 후 공급될 수 있습니다.
사용 분야
전기 모터, 기어 박스, 펌프, 팬, 믹서 및 맞춤 장비 등의 가벼운 오염 물질 배제 용도로 사용됩니다.
