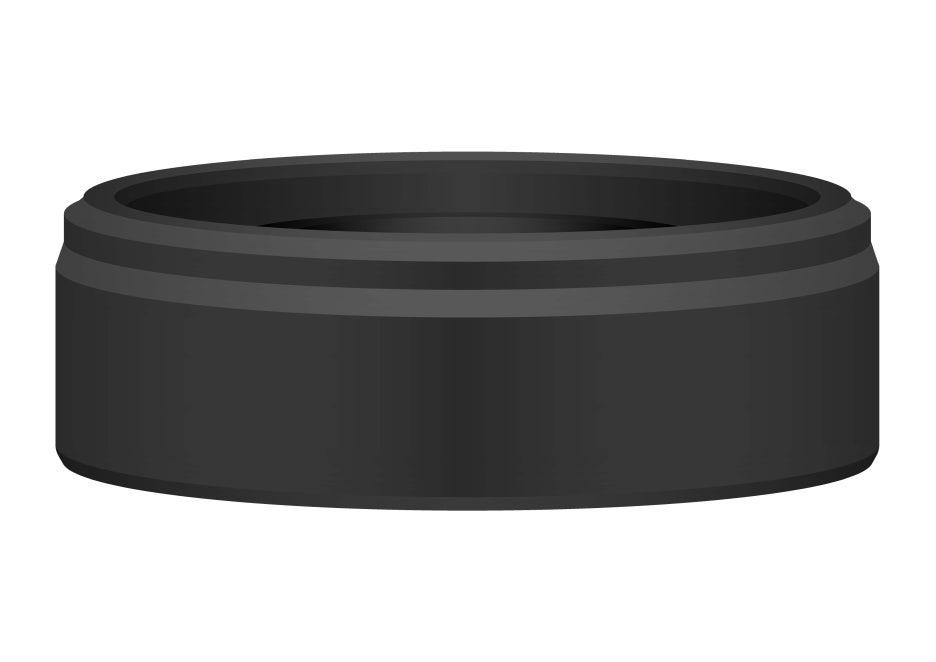

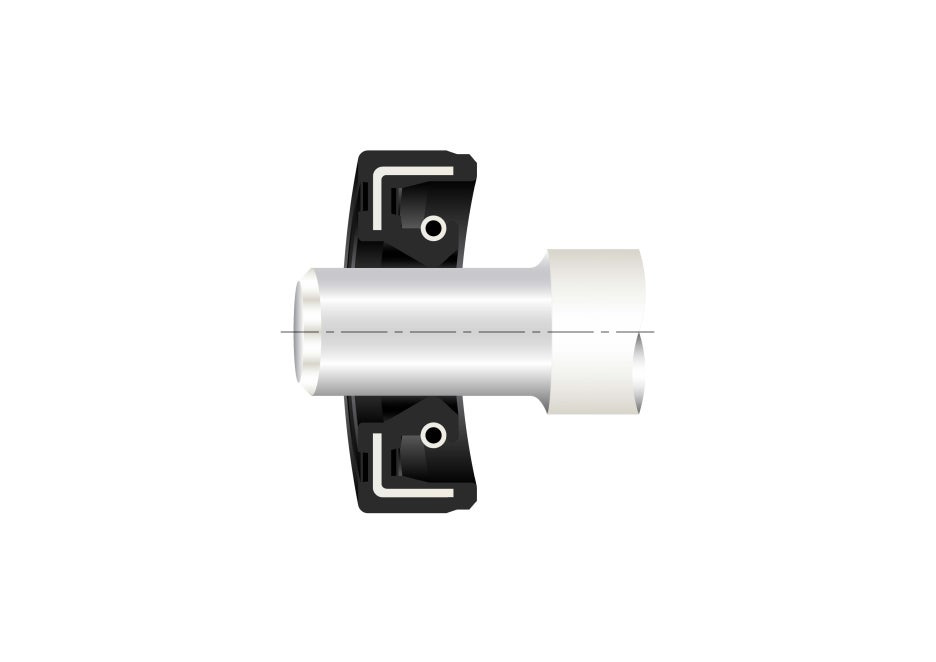

스프링 장착형 단동 립 오일 씰 『SC 프로파일』 은
회전 축 내부 오일 또는 그리스(grease) 유지 용도의 오일 씰 입니다.
미세한 결함이 있는 보어 및 연질 합금 하우징에서 외경 밀봉 성능을 향상시키기 위해
고무로 덮인 금속 씰 케이스 형태로 제공됩니다.
상표: Parker Hannifin
파카 하니핀
파커 하니핀
품명: Clipper Oil Seal
클리퍼 오일 씰
Metric Standard
미터법 규격
Rotary Shaft Oil Seal
회전 축 오일 씰
Metallic Skeleton
금속성 골격
Radial
방사형
프로 파일: SC
단동 립 (Single-Acting Lip)
형상: Metal or Rubber-Covered Metal Seal Case
금속 또는 고무 덮인 금속 밀봉 케이스
|
Technical Specifications.
|
|||
|
Shape.
|
SC
|
||
|
Seal Type.
|
METAL OR RUBBER - COVERED METAL SEAL CASE
|
||
|
Material.
|
FKM
Viton Fluorine Rubber Fluoroelastomer |
||
|
Color
|
Black
|
||
|
Operating
Temperature Range. |
-40 ~ +204℃
|
||
|
Maximum
Surface Speed. |
16.3 m/s
|
||
|
Maximum
Operating Pressure. |
0 ~ 7 psi
|
||
|
|
|||
|

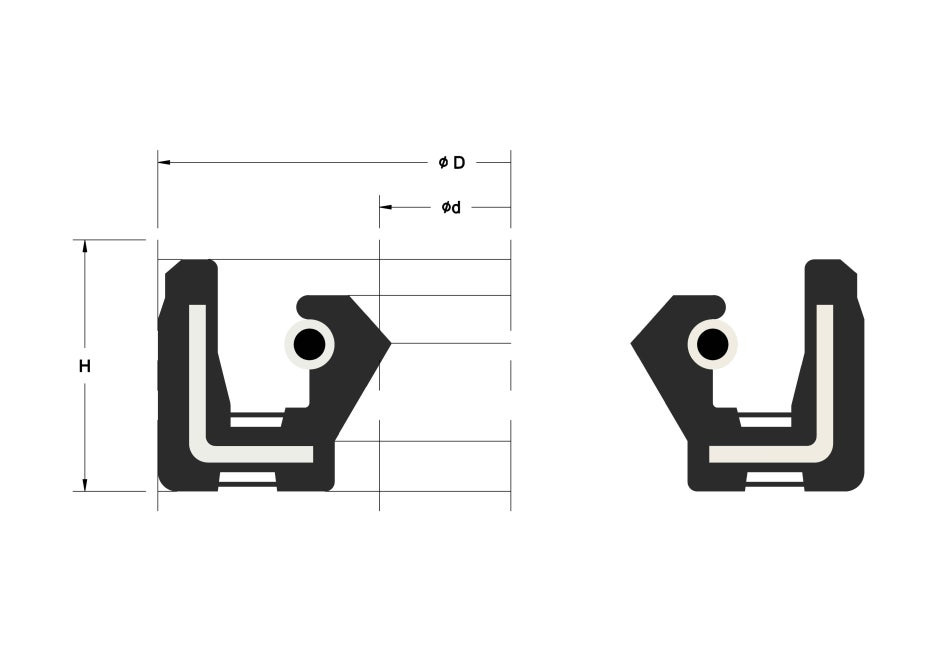

Size. (Shaft Diameter * Bore Diameter * Seal Width)
|
|||
|
Millimeter.
|
|||
|
S/D * B/D * S/H
|
15.00 x 32.00 x 7.00
|
||
립(Lip) 선택 재료
|
재료 코드
|
재료 및 경도
|
최대 작동 온도 범위(℃)
|
|
H1L5
|
NBR-75
|
-29~+121
|
|
H1L7
|
NBR-90
|
-34~+121
|
|
H1L20
|
XNBR-83
|
-34~+121
|
|
H1L30
|
HNBR-75
|
-40~+149
|
|
ALLL5
|
Homogenous NBR-75
|
-29~121
|
|
ALLL7
|
Homogenous NBR-90
|
-34~+121
|
|
H1L50
|
Low Temp. NBR-85
|
-46~+100
|
|
H1L70
|
Extreme Low Temp. NBR-75
|
-57~+100
|
|
H3L8
|
CR, Neoprene-75
|
-42~+121
|
|
H5L16
|
FKM-90
|
-40~+204
|
|
H5L89
|
FKM-90
|
-40~204
|
|
N/P (NBR + PTFE Bonded)
|
|
-29~+121
|
|
F/P (FKM + PTFE Bonded)
|
|
-40~+204
|
응용 분야: 전기 모터
기어 박스
펌프
팬 등...
최대 샤프트 보어 런아웃: 0.254mm
제작 규격 범위
샤프트 기준 6.40 ~ 254.00 mm
1/4 ~ 10.000 inch
리드 타임: 약 6~12 주
