15809 H1L5 NBR 외부 이중 립이 포함된 회전 보어, 고정 축 응용 분야용 클리퍼 오일 씰. OL-LDS 215.90x241.30x15.875mm

e-mail. ksealingplatform@gmail.com

OL 시리즈 제품은

외부 립이 있는 형태로

고정 축에 장착 회전하는 관에 밀착하여

내부 윤활 그리스(Grease), 오일을 유지하는 용도의 클리퍼® 오일 씰 제품 입니다.

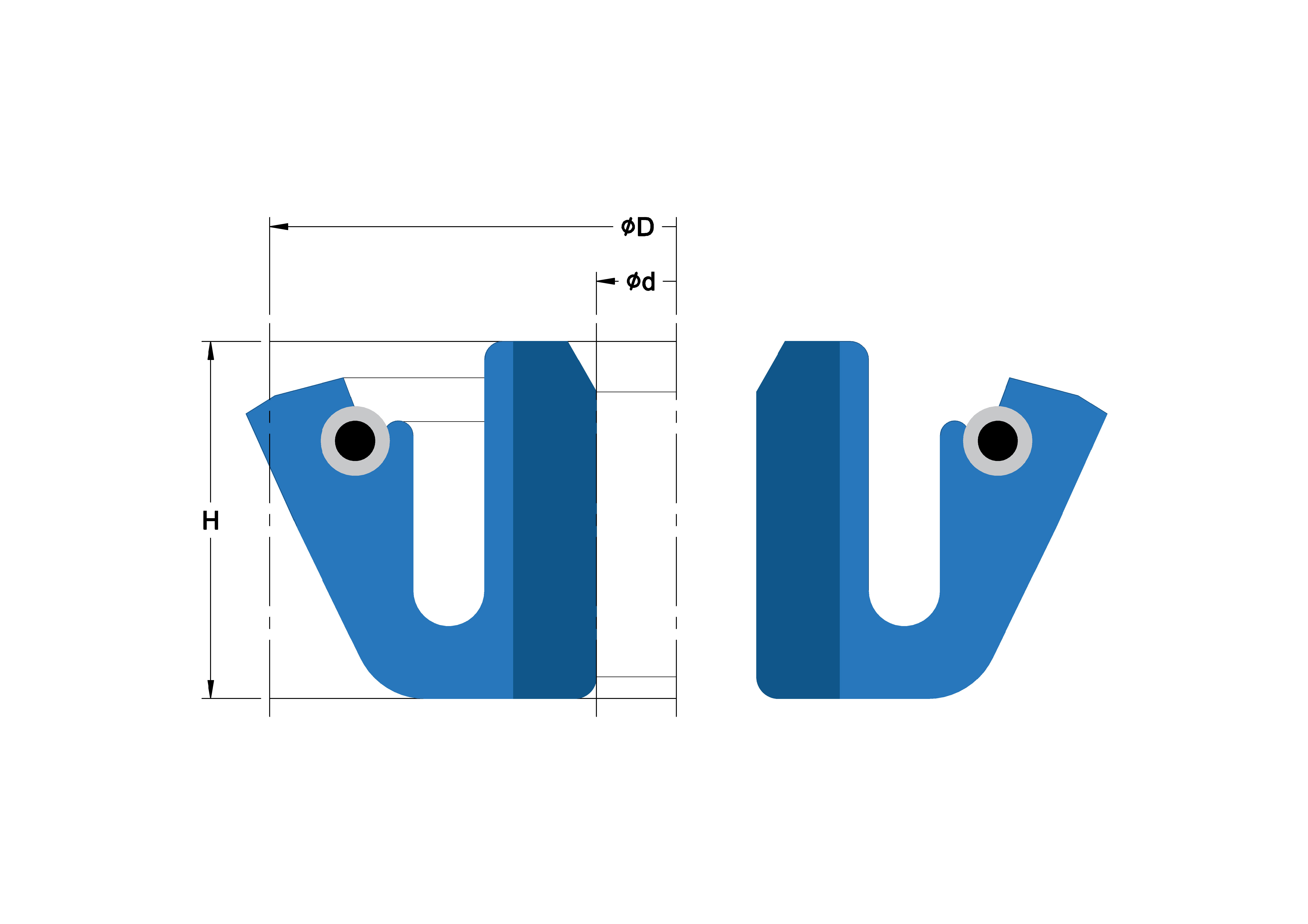

이해를 위한 이미지이며,

실제 형상은 다를 수 있습니다.



외부 립이 있는 클리퍼 오일 씰 OL

상표: 파커 하니핀

        파카 하니핀

        PARKER HANNIFIN





품명: 고정축 클리퍼 오일 씰



형상: OLLDS

        OL-LDS

        외부 이중 립 (Double-Acting Lips)

이해를 위한 이미지이며,

실제 형상은 다를 수 있습니다.

고정축 회전 보어 오일 유지 씰 - OL

Technical Specifications.
Shape.	OL-LDS
Seal Type.	Composite Rubber / Aramid Fiber Heel
Material.	NBR (Nitrile Butadiene Rubber)
Color	Black
Operating Temperature Range. (℃)	-29~+121℃
Maximum Surface Speed.	16.3 m/s
Maximum Operating Pressure.	0 ~ 7 psi
Size. (Shaft Diameter * Bore Diameter * Seal Height)
Millimeter.		Inch.
S/D * B/D * S/H	215.90 x 241.30 x 15.875	S/D * B/D * S/H	8.500 x 9.500 x 0.625



고정 축 밀봉 용도의 외부 립이 포함된 클리퍼 오일 씰. OL 프로 파일

립(Lip) 선택 재료



재료 코드	재료 및 경도	최대 작동 온도 범위(℃)
H1L5	NBR-75	-29~+121
H1L7	NBR-90	-34~+121
H1L20	XNBR-83	-34~+121
H1L21	EPDM-75	-51~+149
H1L30	HNBR-75	-40~+149
ALLL5	Homogenous NBR-75	-29~121
ALLL7	Homogenous NBR-90	-34~+121
H1L50	Low Temp. NBR-85	-46~+100
H1L70	Extreme Low Temp. NBR-75	-57~+100
H3L8	CR, Neoprene-75	-42~+121
H5L16	FKM-90	-40~+204
H5L89	FKM-90	-40~204
N/P (NBR + PTFE Bonded)		-29~+121
F/P (FKM + PTFE Bonded)		-40~+204



응용 분야: 고정 축 / 회전 보어 환경

                (컨베이터, 농업 및 지면 작업 장비 등...)





최대 샤프트 보어 런아웃: 0.254mm

                                    0.010 inch





제작 가능한 크기 범위

샤프트 기준 6.40 ~ 1,651.00 mm

                  1/4 ~ 65.000 inch

                 (규격 범위는 프로파일에 따라 다릅니다.)





리드 타임: 약 6~12 주
