OL 시리즈 제품은
외부 립이 있는 형태로
고정 축에 장착 회전하는 관에 밀착하여
내부 윤활 그리스(Grease), 오일을 유지하는 용도의 클리퍼® 오일 씰 제품 입니다.
이미지는
참고 용으로 실제 제품과는
다를 수 있습니다.
상표: 파커 하니핀
파카 하니핀
PARKER HANNIFIN
품명: 고정축 클리퍼 오일 씰
형상: OLRUP
OL-RUP
외부 단동 립
이미지는
참고 용으로 실제 제품과는
다를 수 있습니다.
| Technical Specifications. | |||
| Shape. | OL-RUP | ||
| Seal Type. | Composite Rubber / Aramid Fiber Heel | ||
| Material. | NBR (Nitrile Butadiene Rubber) | ||
| Color | Black | ||
| Operating Temperature Range. |
-29~+121℃ | ||
| Maximum Surface Speed. |
10.2 m/s (2000 fpm) | ||
| Maximum Operating Pressure. |
0 ~ 7 psi | ||

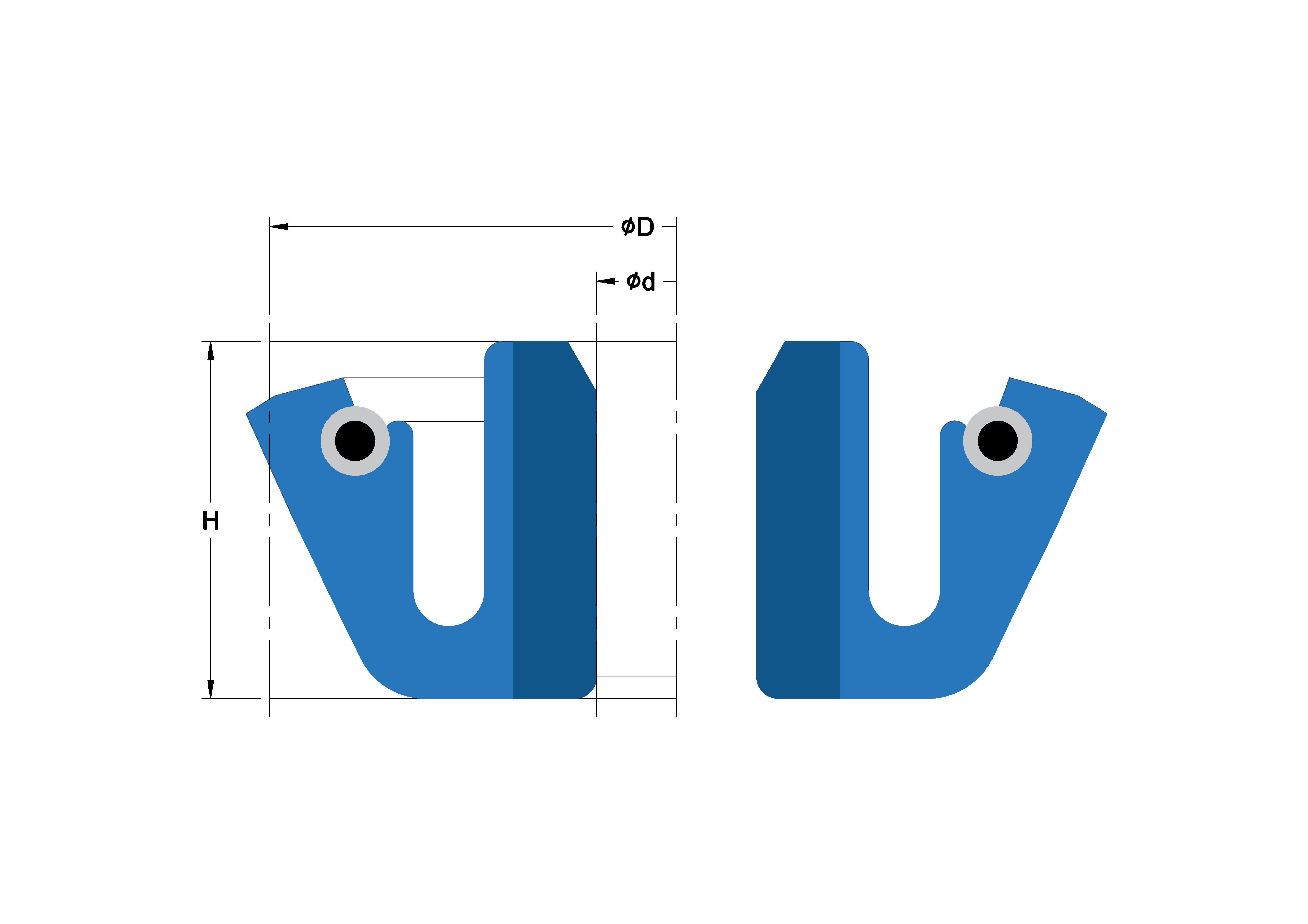

| Size. (Shaft Diameter * Bore Diameter * Seal Height) | |||
| Millimeter. | Inch. | ||
| S/D * B/D * S/H | 203.20 x 229.997 x 12.70 | S/D * B/D * S/H | 8.000 x 9.055 x 0.500 |
이미지는
참고 용으로 실제 제품과는
다를 수 있습니다.
립(Lip) 선택 재료
|
재료 코드
|
재료 및 경도
|
최대 작동 온도 범위(℃)
|
|
H1L5
|
NBR-75
|
-29~+121
|
|
H1L7
|
NBR-90
|
-34~+121
|
|
H1L20
|
XNBR-83
|
-34~+121
|
|
H1L21
|
EPDM-75
|
-51~+149
|
|
H1L30
|
HNBR-75
|
-40~+149
|
|
ALLL5
|
Homogenous NBR-75
|
-29~121
|
|
ALLL7
|
Homogenous NBR-90
|
-34~+121
|
|
H1L50
|
Low Temp. NBR-85
|
-46~+100
|
|
H1L70
|
Extreme Low Temp. NBR-75
|
-57~+100
|
|
H3L8
|
CR, Neoprene-75
|
-42~+121
|
|
H5L16
|
FKM-90
|
-40~+204
|
|
H5L89
|
FKM-90
|
-40~204
|
|
N/P (NBR + PTFE Bonded)
|
|
-29~+121
|
|
F/P (FKM + PTFE Bonded)
|
|
-40~+204
|
응용 분야: 고정 축 / 회전 보어 환경
(컨베이터, 농업 및 지면 작업 장비 등...)
최대 표면 속도: 10.2 m/sec
2000 fpm
최대 샤프트 보어 런아웃: 0.254mm
0.010 inch
규격: 샤프트 6.000 x 보어 7.087 x 폭 0.500 인치
Shaft Dia. 6.000 x Bore Dia. 7.087 x Seal Wid. 0.500 inch
샤프트 152.40 x 보어 직경 180.01 x 폭 12.70 mm
이미지는
참고 용으로 실제 제품과는
다를 수 있습니다.
제작 가능한 크기 범위
샤프트 기준 6.40 ~ 1,651.00 mm
1/4 ~ 65.000 inch
(규격 범위는 프로파일에 따라 다릅니다.)
리드 타임: 약 6~12 주
