와이퍼-H 시리즈 제품은
왕복 운동(Reciprocation)과 회전 운동(Rotational Movement) 응용 분야에서
오염 물질을 배제(Excluding) 용도로 사용되는
얕은 캐비티(Shallow Cavity) 일반 용도의 클리퍼® 오일 와이퍼 씰 입니다.
상표: 파카 하니핀
파커 하니핀
Parker Hannifin
품명: 와이퍼 H
Wiper-H
더스트 H
Dust-H
스크레이퍼 H
Scraper-H
클리퍼 오일 씰
Clipper Oil Seal
배제용 씰
Excluder Seal
Excluding Seal
회전 샤프트 씰
Rotary Shaft Seal
왕복 운동 씰
Reciprocation Seal

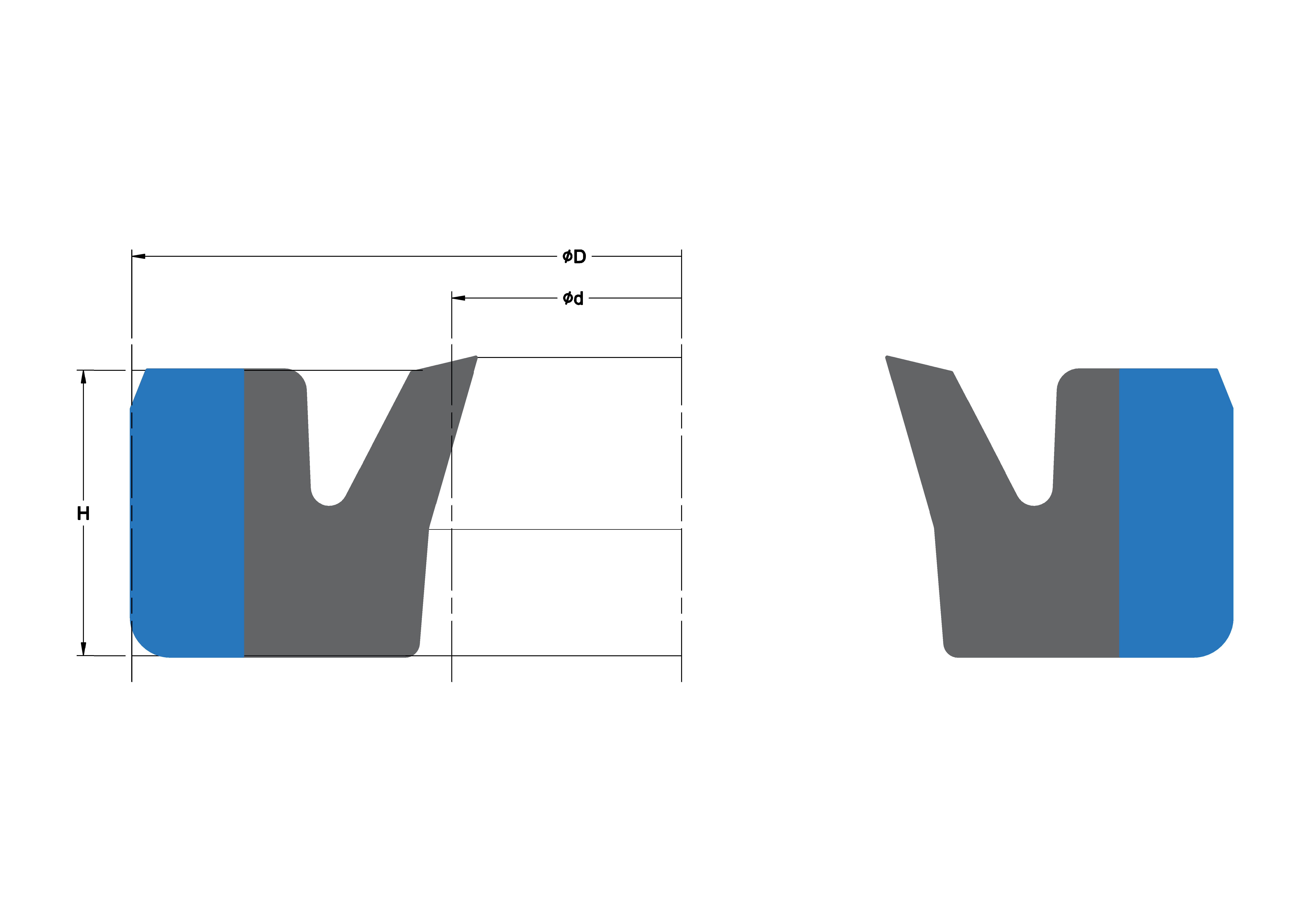

형상: Wiper-H Profile
와이퍼-H 프로파일
유형: Composite Rubber / aramid Fiber Heel
복합 고무 / 아라미드 섬유 힐
작동 온도 범위: -34~+121℃
화합물 코드: H1L7
립(Lip) 선택 재료
|
재료 코드
|
재료 및 경도
|
최대 작동 온도 범위(℃)
|
|
H1L5
|
NBR-75
|
-29~+121
|
|
H1L7
|
NBR-90
|
-34~+121
|
|
H1L20
|
XNBR-83
|
-34~+121
|
|
H1L30
|
HNBR-75
|
-40~+149
|
|
ALLL5
|
Homogenous NBR-75
|
-29~121
|
|
ALLL7
|
Homogenous NBR-90
|
-34~+121
|
|
H1L50
|
Low Temp. NBR-85
|
-46~+100
|
|
H1L70
|
Extreme Low Temp. NBR-75
|
-57~+100
|
|
H3L8
|
CR, Neoprene-75
|
-42~+121
|
|
H5L16
|
FKM-90
|
-40~+204
|
|
H5L89
|
FKM-90
|
-40~204
|
|
N/P (NBR + PTFE Bonded)
|
|
-29~+121
|
|
F/P (FKM + PTFE Bonded)
|
|
-40~+204
|
응용 분야: 중간 속도 정도의 회전 및 저속 왕복 응용 분야
최대 표면 속도
왕복: 1.5 m/sec (300 fpm)
회전: 10.2 m/sec (2000 fpm)
최대(STBM) 샤프트 / 보어 오정렬: 0.20mm
0.008 inch
최대 작동 압력: 0 psi
규격: 샤프트 17.000 x 보어 18.500 x 씰 폭 0.750 인치
Shaft Dia. 17.000 x Bore Dia. 18.500 x Seal Wid. 0.750 inch
샤프트 직경 431.80 x 보어 직경 469.90 x 폭 19.05 mm
제작 가능한 크기 범위: 9.50~762 mm
3/8 ~ 30.000 inch
리드 타임: 약 6~12 주
