TB 프로파일은
견고한 금속성으로
내부의 이중 립 시스템으로 내부 오일, 그리스(Grease) 등의 외부 유출 방지와
외부의 이물질 유입을 완벽하게 차단합니다.
상표: 파카 하니핀
파커 하니핀
Parker Hannifin
품명: 클리퍼 오일 씰
Clipper Oil Seal
회전용 샤프트 씰
Rotary Shaft Seal
금속 케이스 씰
Metal Sealing Casing
리테이너(리데나) 씰
Retainer Seal

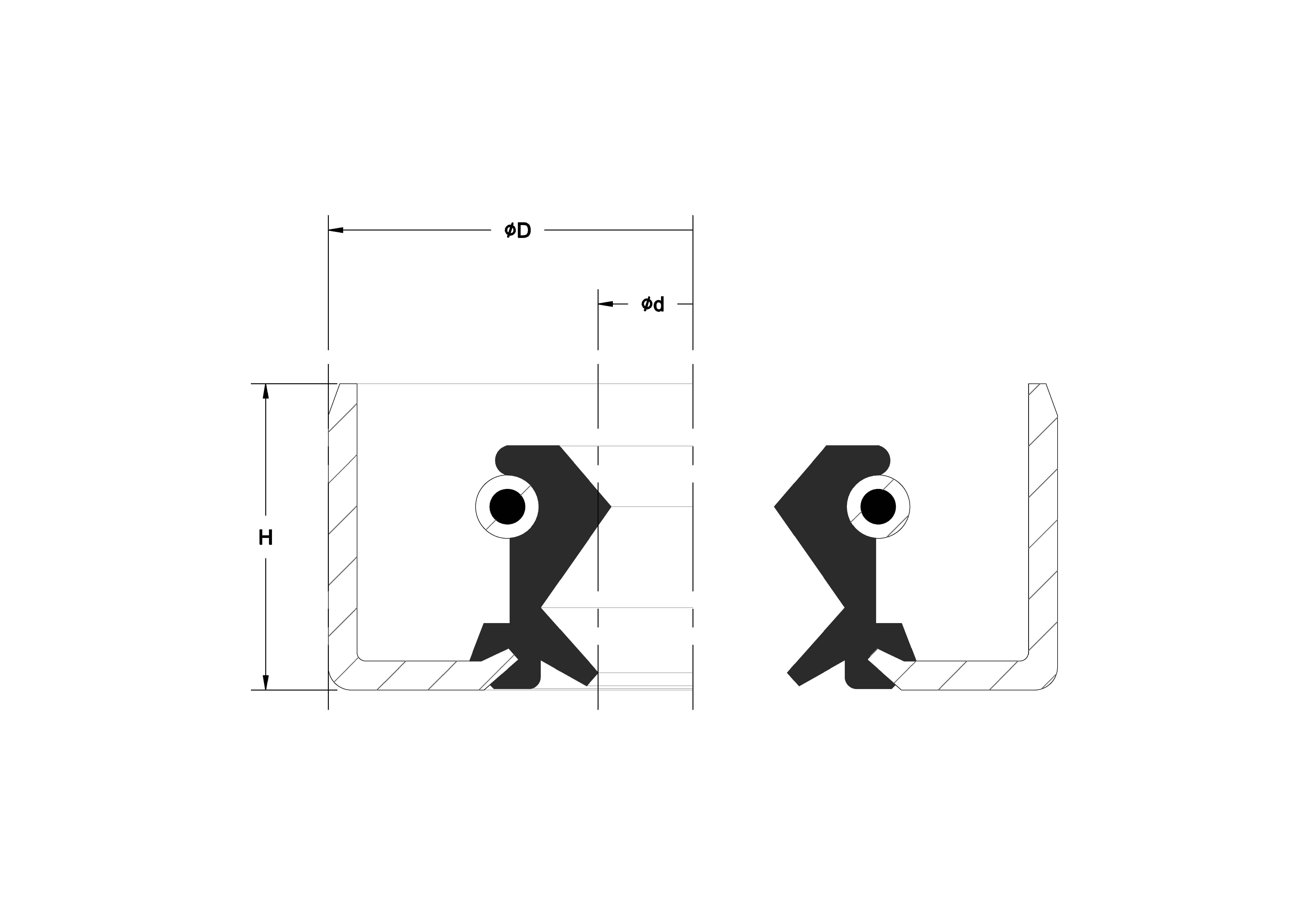

형상: TB 이중 립(Double Lip)
유형: Metallic Seal Casing
금속성 케이스 씰
립 재료: NBR
Nitrile Butadiene Rubber
니트릴 부타디엔 고무
케이스 재료:
케이스 선택 재료: Carbon Steel
Stainless Steel 304
Stainless Steel 316
Alloy
작동 온도 범위: -34~+121℃ (Lip 소재에 따라 차이가 있습니다.)
립(Lip) 선택 재료
|
재료 코드
|
재료 및 경도
|
최대 작동 온도 범위(℃)
|
|
H1L5
|
NBR-75
|
-29~+121
|
|
H1L7
|
NBR-90
|
-34~+121
|
|
H1L20
|
XNBR-83
|
-34~+121
|
|
H1L30
|
HNBR-75
|
-40~+149
|
|
ALLL5
|
Homogenous NBR-75
|
-29~121
|
|
ALLL7
|
Homogenous NBR-90
|
-34~+121
|
|
H1L50
|
Low Temp. NBR-85
|
-46~+100
|
|
H1L70
|
Extreme Low Temp. NBR-75
|
-57~+100
|
|
H3L8
|
CR, Neoprene-75
|
-42~+121
|
|
H5L16
|
FKM-90
|
-40~+204
|
|
H5L89
|
FKM-90
|
-40~204
|
|
N/P (NBR + PTFE Bonded)
|
|
-29~+121
|
|
F/P (FKM + PTFE Bonded)
|
|
-40~+204
|
응용 분야: 고속, 고온 환경용
펌프, 압축기, 주문형 장비와 같은
회전, 왕복, 진동 응용 분야 오일 유지용
최대 표면 속도: 12/7 m/sec
최대 샤프트 보어 런아웃: 0.254mm
규격: 샤프트 0.563 x 보어 0.875 x 씰 폭 0.187 인치
Shaft Dia. 0.563 x Bore Dia. 0.875 x Seal Wid. 0.187 inch
샤프트 직경 14.30 x 보어 직경 22.225 x 폭 4.75 mm
제작 가능한 크기 범위
샤프트 기준 6.40~254.00 mm
1/4~10.000 inch
리드 타임: 약 6~12 주
