피스톤 & 로드 & 와이퍼 & 가이드 링 & 쿠션 씰/DP Complete Cushioning Seals

통합 씰이 있는 완전한 피스톤 DP 시리즈 씰 Complete piston with integrated seals Prädifa series DP

by KSP 한국씰링플랫폼 2025. 3. 14.
728x90
반응형



상표: 파카 하니핀

        파커 하니핀

        Parker Hannifin

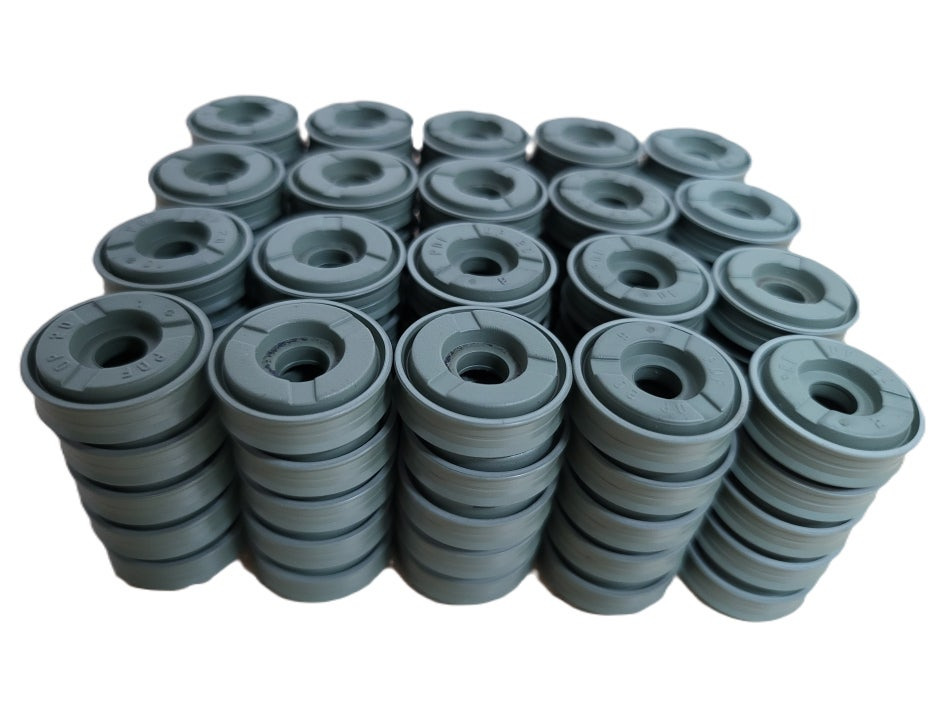

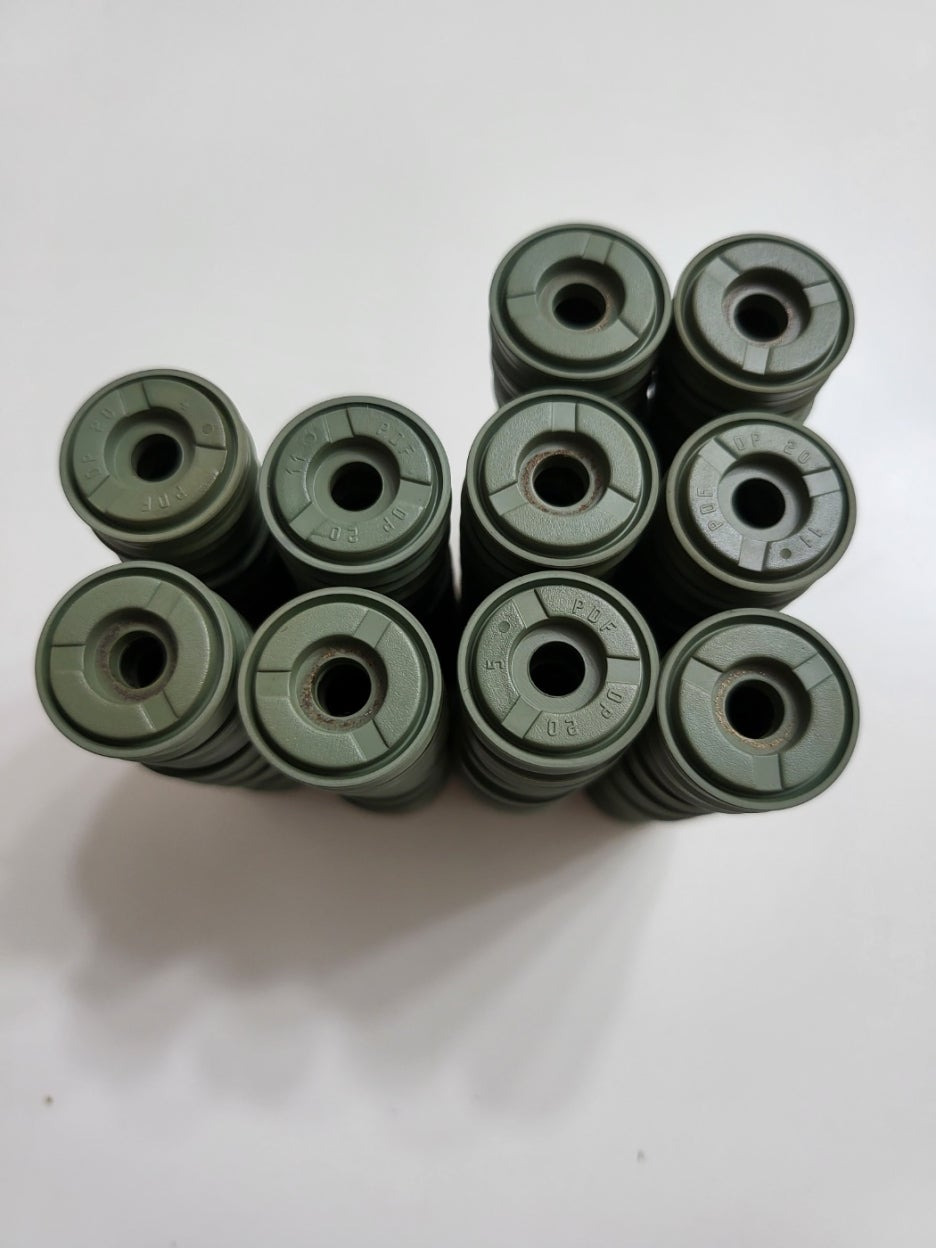

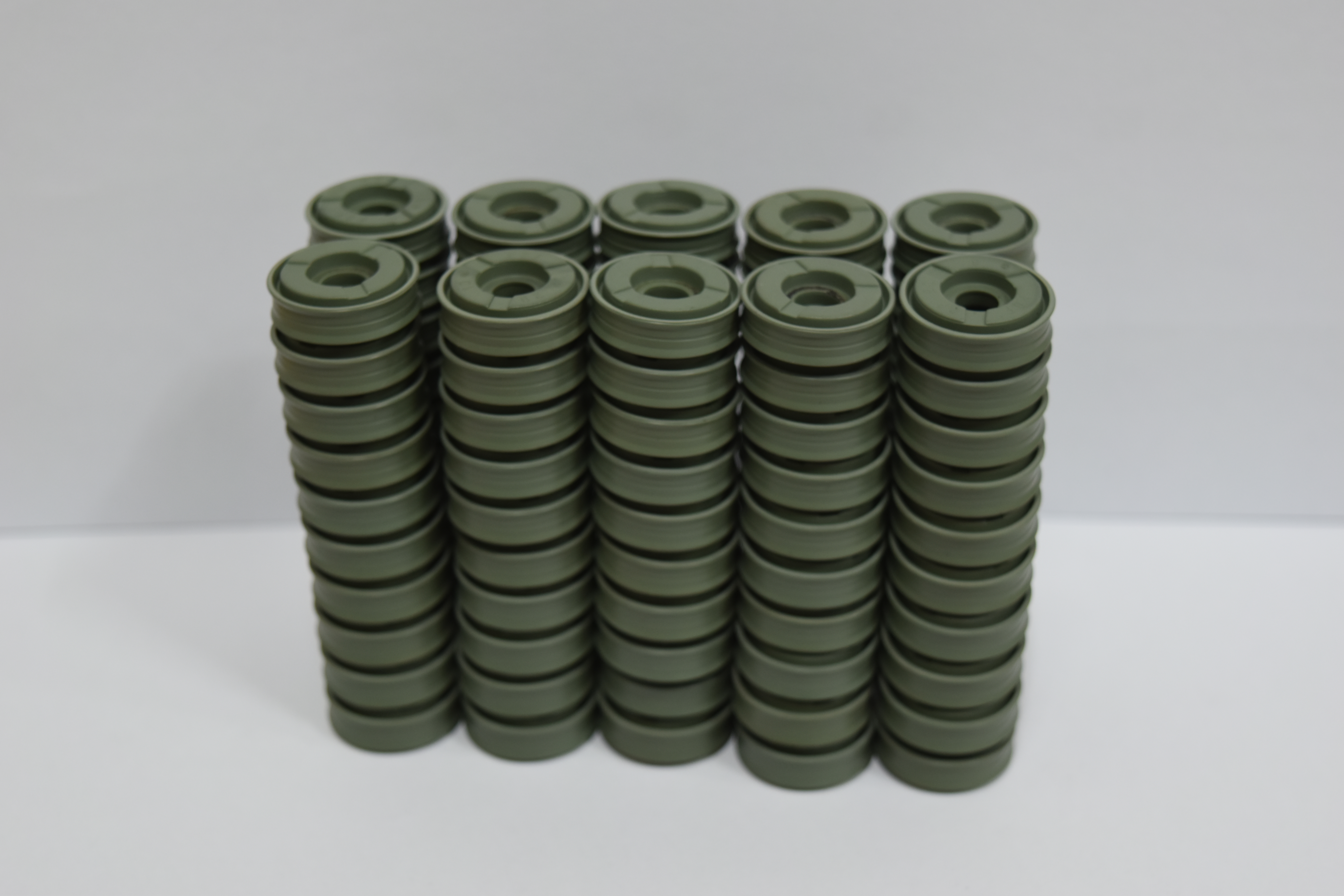

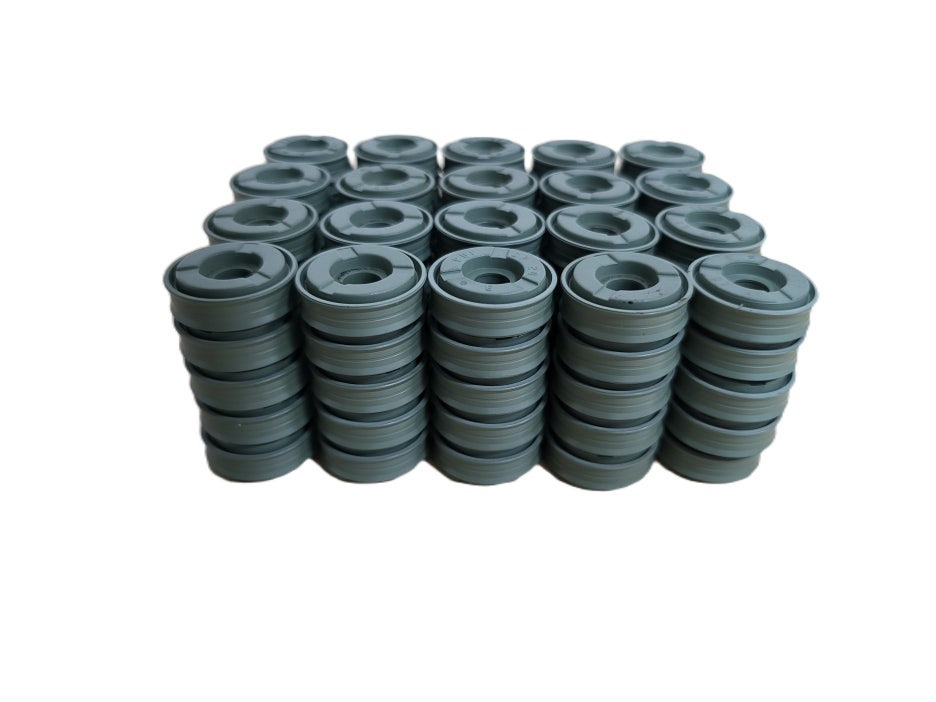

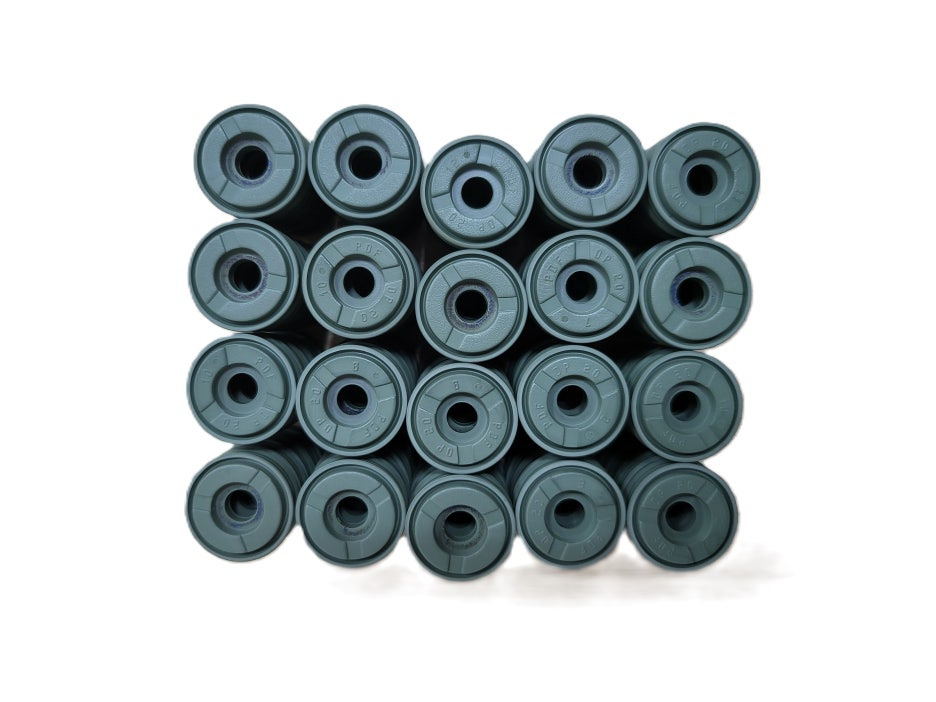

Complete pneumatic piston with mechanical cushioning function, double-acting





재료 옵션: HNBR [Hydrogenated Nitrile]-Z5086 중형

                NBR [Nitrile Butadiene Rubber]-Z5051-일반 산업용

                VITON, FKM [Fluorocarbon]-Z5067 고온 응용 분야 적합







Complete pneumatic piston with mechanical cushioning function, double-acting





최대 작동 압력: 16 bar







Complete pneumatic piston with mechanical cushioning function, double-acting





최대 작동 온도: -25 to 150℃







Complete pneumatic piston with mechanical cushioning function, double-acting





최대 표면 속도: 1 m/sec







Complete pneumatic piston with mechanical cushioning function, double-acting





제출 가능 자료: C of C

                       MTR or CDS





Complete pneumatic piston with mechanical cushioning function, double-acting





강점: 복동식 제품으로 가황저리된 가이드 릿지와 밀봉 립이 있는 금속 지지 요소로 구성된 2 액형

        밀봉 디자인으로 피스톤 밀봉, 쿠션 등의 복합 기능이 가능합니다.

        우수한 내마모성

        완벽한 엘라스토머 커버링으로 부식 방지





Complete pneumatic piston with mechanical cushioning function, double-acting



리드 타임: 약 6~12 주





Complete pneumatic piston with mechanical cushioning function, double-acting




Products
외경
내경
높이
그루브
온도
씰
[mm]
[mm]
[mm]
폭
저온 [℃]
고온 [℃]
재료
DPA016Z5086
100
16
15.1
8.5
-20
120
Z5086
DPA020Z5051
100
20
18
6.5
-30
80
Z5051
DP0602Z5051
6
2
3.8
1.45
-30
80
Z5051
DP0803Z5051
8
3
5
1.8
-30
80
Z5051
DP1003Z5051
10
3
5
1.8
-30
80
Z5051
DP1203Z5051
12
4.5
6
2.3
-30
80
Z5051
DP1204Z5058
12
4.5
6
2.3
-20
80
Z5058
DP1603Z5051
16
4.5
6.5
2.3
-30
80
Z5051
DP1604Z5067
16
4.5
6.5
2.3
-20
200
Z5067
DP2005Z5067
20
6
7.5
2.8
-20
200
Z5067
DP2006Z5051
20
6
7.5
2.8
-30
80
Z5051
DP2006Z5058
20
6
7.5
2.8
-20
80
Z5058
DP2506Z5051
25
7
8.8
3.5
-30
80
Z5051
DP2506Z5146
25
7
8.8
3.5
-30
80
Z5146
DP2507Z5058
25
7
8.8
3.5
-20
80
Z5058
DP2507Z5067
25
7
8.8
3.5
-20
200
Z5067
DP3208Z5051
32
8
11
3.5
-30
80
Z5051
DP3208Z5067
32
8
11
3.5
-20
200
Z5067
DP3209Z5051
32
8
9.1
3.5
-30
80
Z5051
DP4008Z5051
40
8
11.8
4.5
-30
80
Z5051
DP4008Z5086
40
8
11.8
4.5
-20
120
Z5086
DP5010Z5051
50
10
14
4.5
-30
80
Z5051
DP6310Z5051
63
12
12.1
5.5
-30
80
Z5051
DP6310Z5086
63
12
12.1
5.5
-20
120
Z5086
DP6312Z5051
63
12
14
4.5
-30
80
Z5051
DP8012Z5051
80
16
12.1
5.5
-30
80
Z5051
DP8016Z5051
80
16
16
5.5
-30
80
Z5051
DP2005Z5051
20
6
7.5
2.8
-35
100
Z5071

Products
외경
내경
높이
그루브
온도
씰
[mm]
[mm]
[mm]
폭
저온 [℃]
고온 [℃]
재료
DP A016 Z5086
100.00
16.00
15.10
8.50
-20
120
Z5086
DP A020 Z5051
100.00
20.00
18.00
6.50
-30
80
Z5051
DP 0602 Z5051
6.00
2.00
3.80
1.45
-30
80
Z5051
DP 0803 Z5051
8.00
3.00
5.00
1.80
-30
80
Z5051
DP 1003 Z5051
10.00
3.00
5.00
1.80
-30
80
Z5051
DP 1203 Z5051
12.00
4.50
6.00
2.30
-30
80
Z5051
DP 1204 Z5058
12.00
4.50
6.00
2.30
-20
80
Z5058
DP 1603 Z5051
16.00
4.50
6.50
2.30
-30
80
Z5051
DP 1604 Z5067
16.00
4.50
6.50
2.30
-20
200
Z5067
DP 2005 Z5067
20.00
6.00
7.50
2.80
-20
200
Z5067
DP 2006 Z5051
20.00
6.00
7.50
2.80
-30
80
Z5051
DP 2006 Z5058
20.00
6.00
7.50
2.80
-20
80
Z5058
DP 2506 Z5051
25.00
7.00
8.80
3.50
-30
80
Z5051
DP 2506 Z5146
25.00
7.00
8.80
3.50
-30
80
Z5146
DP 2507 Z5058
25.00
7.00
8.80
3.50
-20
80
Z5058
DP 2507 Z5067
25.00
7.00
8.80
3.50
-20
200
Z5067
DP 3208 Z5051
32.00
8.00
11.00
3.50
-30
80
Z5051
DP 3208 Z5067
32.00
8.00
11.00
3.50
-20
200
Z5067
DP 3209 Z5051
32.00
8.00
9.10
3.50
-30
80
Z5051
DP 4008 Z5051
40.00
8.00
11.80
4.50
-30
80
Z5051
DP 4008 Z5086
40.00
8.00
11.80
4.50
-20
120
Z5086
DP 5010 Z5051
50.00
10.00
14.00
4.50
-30
80
Z5051
DP 6310 Z5051
63.00
12.00
12.10
5.50
-30
80
Z5051
DP 6310 Z5086
63.00
12.00
12.10
5.50
-20
120
Z5086
DP 6312 Z5051
63.00
12.00
14.00
4.50
-30
80
Z5051
DP 8012 Z5051
80.00
16.00
12.10
5.50
-30
80
Z5051
DP 8016 Z5051
80.00
16.00
16.00
5.50
-30
80
Z5051
DP 2005 Z5051
20.00
6.00
7.50
2.80
-35
100
Z5071



Complete pneumatic piston with mechanical cushioning function, double-acting
Complete pneumatic piston with mechanical cushioning function, double-acting
Complete pneumatic piston with mechanical cushioning function, double-acting

Complete pneumatic piston with mechanical cushioning function, double-acting



Complete pneumatic piston with mechanical cushioning function, double-acting
